DirectOut ANDIAMO.AES BNC/SC AES/MADI конвертер

Арт. 851398

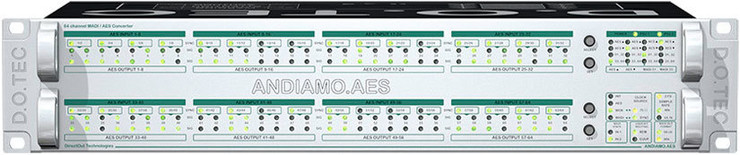

DirectOut ANDIAMO.AES BNC/SC image
Основные характеристики
ПроизводительDirectOut
Страна производстваГермания
Срок гарантии12 месяцев
ТипЦЦП

DirectOut ANDIAMO.AES BNC/SC - 64 канальный AES/MADI конвертер с двумя MADI портами и ПО ''ANDIAMO REMOTE''.

D.O.TEC® ANDIAMO.AES SRC содержит дополнительные преобразователи частоты дискретизации для обработки асинхронных сигналов с 16 входов AES, коммутируемых с использованием 8-канальных групп.

Краткий обзор

На лицевой панели расположены индикаторы, позволяющие быстро определить состояние сигналов (наличие сигналов, состояние синхронизации) всех входных и выходных каналов.

Резервирование

Два разъема MADI гарантируют повышенную адаптируемость и надежность.

Битовая прозрачность

Три различных режима обеспечивают индивидуальную обработку данных о состоянии каналов при передаче через разъемы AES и MADI. Битовая прозрачность позволяет использовать транзитную передачу специальных управляющих данных или получить доступ к пользовательским битам MADI на выходах AES для дальнейшего анализа. Также возможно получение полной информации о состоянии каналов (биты CUVP).

Синхронизация

В качестве источников синхронизации можно использовать синхрогенератор, вход MADI, вход AES или внутренний таймер. Сигнал активного системного таймера всегда подается на выход синхрогенератора.

Надежность эксплуатации

Все устройства серии D.O.TEC® ANDIAMO чрезвычайно надежны в эксплуатации благодаря наличию двух избыточных блоков электропитания со входами и выключателями на задней панели.

Маршрутизация сигналов и дистанционное управление

Матричный режим позволяет выполнять открытую маршрутизацию сигналов для каждого канала в отдельности. Для доступа к матрице маршрутизации можно использовать программное обеспечение ANDIAMO, предназначенное для дистанционного управления. Доступны различные способы дистанционного подключения:

  • Последовательный контроль посредством USB
  • Последовательная передача по MADI (встраивание данных RS-232)
  • Передача MIDI по MADI (встраивание данных MIDI)

Характеристики:

Порты MADI (Входы/Выходы)*:

  •  2 x SC-Socket мультирежимный
  • 1 x SC-Socket мультирежимный и 1 x BNC коаксиальный, 75 Ом
  • Цифровые (Входы/Выходы): 8 x DSUB-25 (AES3) - распиновкаTASCAM
  • 32 x конвертер частоты дискретизации (AES SRC)
  • Характеристики преобразователя частоты дискретизации (SRC Performance):   Все значения от 30 кГц до 50 кГц и кратные им
  • Коэффициент нелинейных искажений+Шум: 140 дБ
  • Пульсация частотной характеристики: < 0,025 дБ
  • Задержка: < 140 сэмплов

Общие характеристики:

  • Wordclock: BNC коаксиальный (75 Ом, переключаемая терминация)
  • USB:   USB 2.0 для обновлений и дистанционного управления
  • Частота дискретизации: 44.1, 48, 88.2, 96 кГц (+/- 12,5%)
  • Форматы MADI: 48k / 96k Frame, 56/64 каналов, S/MUX
  • Питание: 2 x 84-264 В AC / 47-63 Гц, класс безопасности 1
  • Габариты: Ширина 483 мм
  • Высота 89 мм (2 HU)
  • Глубина 254 мм
  •  Вес:около 4 кг
