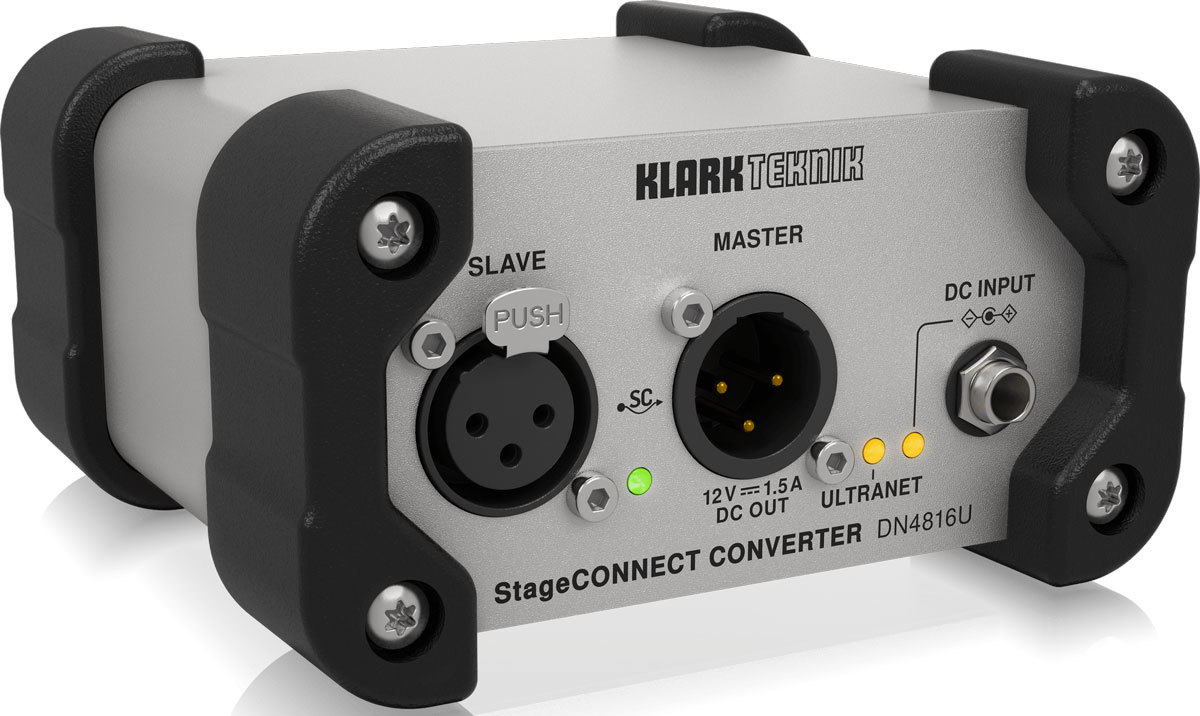

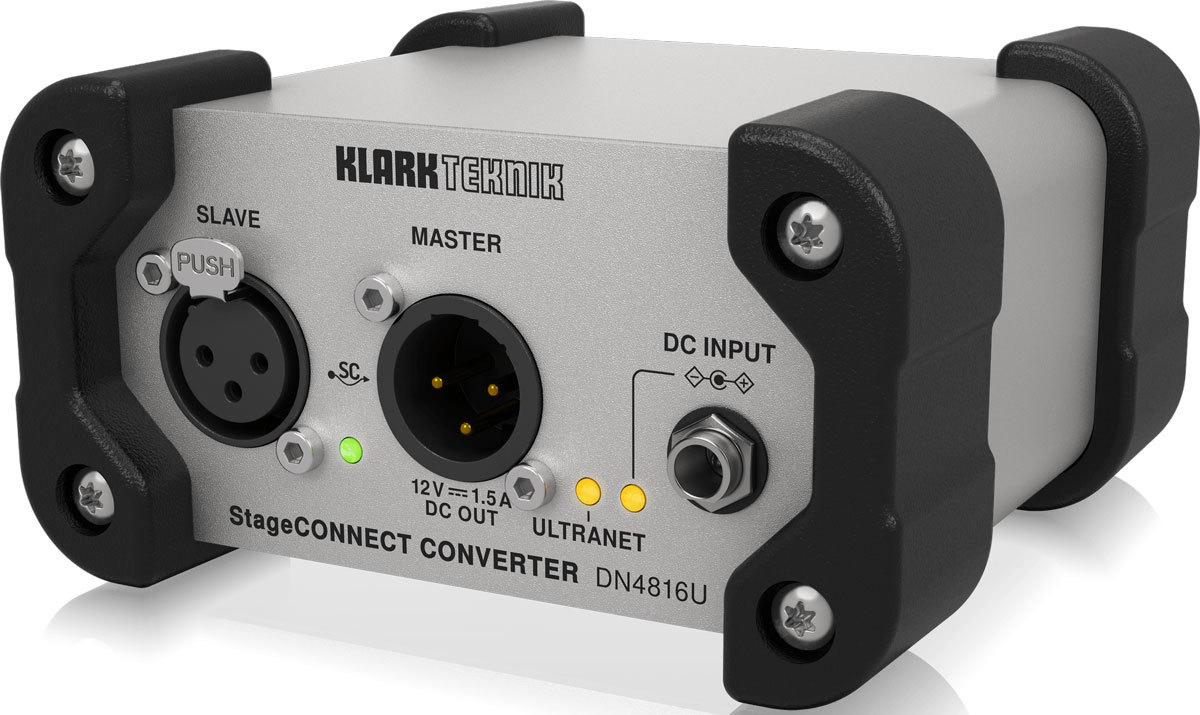

Klark Teknik DN4816U USB-Ultranet интерфейс

Арт. 115580
Klark Teknik DN4816U 0
Основные характеристики
ПроизводительKlark Teknik
Страна производстваКитай
Срок гарантии12 месяцев

Klark Teknik DN4816U многоканальный интерфейс StageCONNECT USB/Ultranet, питание по шине

Интерфейсный мост StageConnect с питанием по шине с многоканальным USB входом/выходом и входом/выходом Behringer Ultranet

Особенности

  • Интерфейс размера DI Box для подключения устройств StageConnect к системам Behringer Ultranet и многоканальному аудио USB
  • Передача 32-канального звука StageConnect с субмилисекундной задержкой, 24-Bit несжатый PCM, 44.1/48 кГц, с использованием стандартного XLR микрофона или DMX кабеля
  • Асинхронное 32-канальное преобразование частоты дискретизации позволяет соединять различные тактовые домены и частоты дискретизации с задержкой 0,4 мс и динамическим диапазоном 140 дБ
  • Поддерживает двунаправленные аудио конфигурации, с данными управления и дистанционным питанием 12 В постоянного тока/18 Вт
  • Порты Master и Slave позволяют обмениваться многоканальным аудио с цепочкой других устройств StageConnect
  • Может использоваться для передачи сигналов StageConnect или USB на персональные микшеры мониторинга P16 или акустические системы Turbosound iQ
  • Сигналы Behringer Ultranet могут быть преобразованы в потоки StageConnect или USB
  • Режим Slave для использования с микшерными пультами, стейджбоксами и концентраторами с поддержкой StageConnect
  • Внешний блок питания для автономного использования и обеспечения удаленного питания на выходе StageConnect Master

Klark Teknik DN4816U - это универсальный и компактный интерфейсный блок для обмена 32 каналами аудио между устройствами StageConnect, Behringer Ultranet и USB аудио на вашем ПК. Существует бесчисленное множество применений: Отправляйте USB-аудио на персональные мониторные микшеры Behringer P16, используйте Midas MR18 как 16-канальный входной блок для Behringer WING или записывайте 32 канала с WING прямо в DAW.

SC-устройства соединяются одним кабелем XLR для передачи многоканального звука. Имеются различные варианты входов/выходов, обеспечивающие легко масштабируемое подключение в вашей боковой стойке. Устройства серии DN48XX могут быть соединены в последовательную цепь и автоматически распределяют каналы для соответствующего подключения.

StageConnect - будущее XLR

  • Что если бы любой стандартный кабель XLR или DMX можно было использовать для передачи более чем одного канала звука?
  • Что если бы этот кабель мог передавать сигналы не только в одну сторону, но и двунаправленно?
  • Что если бы этот кабель позволял одновременно передавать данные управления или даже MIDI?
  • Что если бы подключенное устройство StageConnect могло получать до 18 Вт мощности по этому же кабелю?

Именно такие возможности предоставляет StageConnect - новый стандарт интерфейса, выпущенный компанией Music Tribe после двух лет разработки. Серия Midas DN48XX является одним из первых доступных интерфейсов ввода/вывода на основе стандарта StageConnect. Этот новый стандарт обладает выдающимися техническими характеристиками: 32 канала несжатого PCM-аудио в различных конфигурациях ввода/вывода, 24 бит при 48 кГц, задержка менее 0,5 мс.

Для оптимальной производительности и длинных кабельных линий требуется кабель DMX 110 Ом.

Экосистема и не только

Серия DN48XX - это первое поколение интерфейсов ввода/вывода для новой экосистемы StageConnect. Эта новая экосистема была представлена с микшерным пультом Behringer WING. Несмотря на то, что серия DN48XX была разработана с учетом особенностей консоли WING, эти устройства могут использоваться и с другими устройствами SC, например, Midas HUB4. Новая экосистема открывает широкое поле для применения аудиоустройств. Будь то устройства распределенного ввода/вывода на сцене или оборудование в сидераке - возможности использования серии DN48XX практически безграничны.

Каскадные интерфейсы для удовлетворения ваших требований

Независимо от того, хотите ли вы использовать StageConnect для подключения внешних эффектов, беспроводных или воспроизводящих систем, устройства Klark Teknik и Midas серии DN48XX могут быть легко соединены в последовательную цепь, чтобы соответствовать требованиям вашей конфигурации входов/выходов. При общей пропускной способности в 32 канала, все комбинации от 32 входов, через 16 входов и выходов параллельно до 32 выходов могут быть достигнуты с помощью различных комбинаций интерфейсов DN48XX, соединенных простым кабелем XLR. Для адаптации к различным требованиям в DN4816U предусмотрена кнопка для настройки конфигурации USB-входов/выходов.

Питание через постоянный ток или StageConnect

Устройства серии DN48XX могут питаться от постоянного тока или через StageConnect. По своей конструкции каждый SC Master обеспечивает 18 Вт мощности, которая может быть использована устройствами в цепи. В зависимости от потребляемой мощности несколько устройств в цепи могут получать фантомное питание от одного ведущего устройства. Следует отметить, что устройство SC в цепи, питающееся постоянным током, может питать и другие устройства, подключенные к его Мастер-порту. Чтобы проверить соответствующую настройку на потребление энергии, используйте StageConnect Calculator. Этот инструмент проверяет виртуально сконфигурированную цепь на предмет длины DMX-кабелей, питания, маршрутизации звука и других параметров.

Автоматическая конфигурация шины

Существует два способа конфигурирования цепи SC. Либо вы можете вручную сконфигурировать цепь с помощью устройств типа WING, либо позволить автоматической конфигурации шины сделать свою работу. Этот процесс адаптирует входную и выходную конфигурацию шины SC в зависимости от подключенных устройств. Просто подключите устройства, и ведущее устройство цепи автоматически изменит маршрутизацию. Для проверки и планирования настроек имеется программное обеспечение SSC Tool, предоставляющее информацию о маршрутизации и длине кабеля DMX, управлении питанием и других параметрах.

ULTRANET - бесшовная интеграция

Хорошо зарекомендовавшая себя технология Ultranet передает до 16 независимых каналов 24-битного цифрового аудио по одному кабелю CAT5 между совместимыми цифровыми устройствами. Устройства серии DN48XX обеспечивают подключение к Ultranet для перевода между StageConnect и Ultranet. Таким образом, в новую экосистему можно интегрировать более 1 миллиона продуктов Ultranet, представленных на рынке, таких как система мониторинга P16, микшеры AIR и акустические системы Turbosound.

Калькулятор StageConnect

Калькулятор StageConnect (SCC Tool) - это инструмент, который можно использовать для проверки и планирования настроек. Вы можете создать виртуальную SC-цепочку для изучения маршрутизации восходящих и нисходящих потоков. Калькулятор также указывает параметры максимальной длины DMX-кабеля, бюджет мощности и общую стабильность вашего соединения.

Вы можете виртуально изменять конфигурацию отдельных устройств, менять их порядок и интуитивно добавлять или удалять устройства из цепочки. Это позволит вам изучить возможности маршрутизации сигналов через новую экосистему.

Встроенное преобразование частоты дискретизации

DN4816U обеспечивает преобразование частоты дискретизации для отделения входа Ultranet от StageConnect и USB. Это позволяет подключать источники Ultranet к консоли WING, сохраняя независимость обоих источников синхронизации. Это особенно полезно при получении сигналов через Ultranet от системы IEM на сцене и сохранении независимого тактового генератора для FOH.

Автоматически адаптирующаяся маршрутизация

DN4816U разработан для автоматической настройки маршрутизации в зависимости от подключенных периферийных устройств. Для этого устройство отслеживает все физические соединения и адаптирует свою маршрутизацию в зависимости от обнаруженных устройств. Это позволяет безупречно интегрировать устройство, обеспечивая идеальную конфигурацию входов/выходов в течение нескольких секунд. Помимо интуитивно понятного управления, это также экономит много времени при настройке для различных приложений. Список всех вариантов маршрутизации, связанных с различными соединениями, можно найти в Кратком руководстве пользователя.

Технические характеристики

Обработка

  • Пропускная способность шины StageConnect: 32 ch, 24-Bit PCM аудио
  • Задержка ввода/вывода: 0,1 мс

Разъемы

  • Ultranet: 2 x RJ45
  • Экранированный кабель CAT5e макс. длина: 75 м

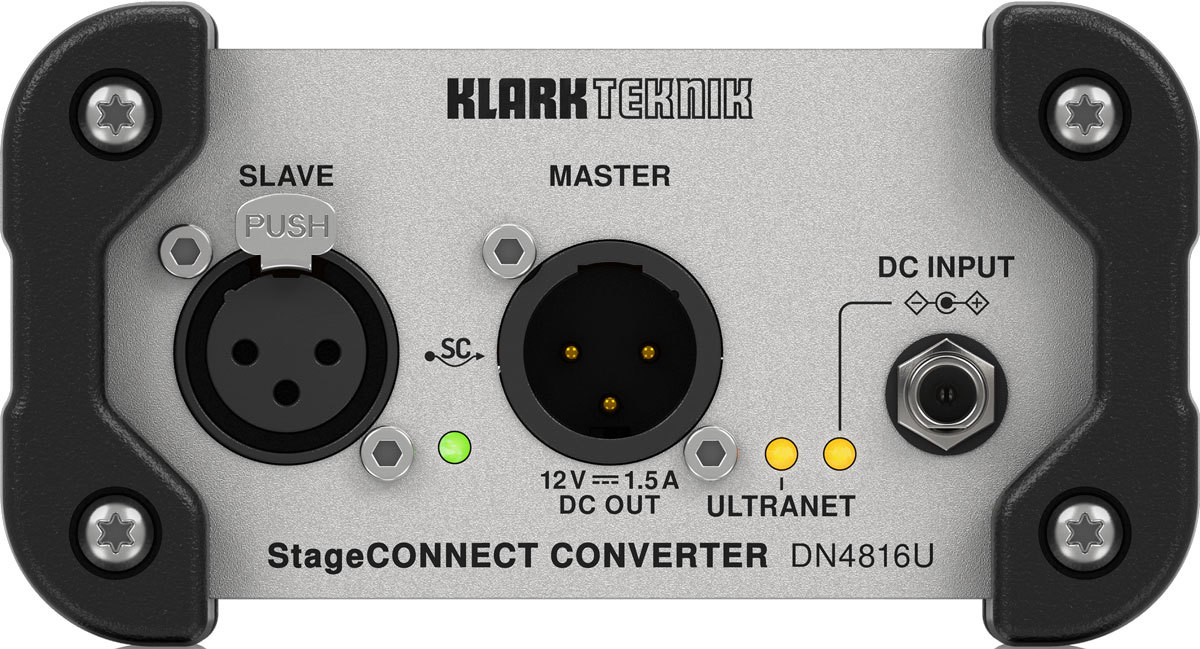

  • StageConnect: 1 XLR male, 1 XLR female
  • Экранированный бал. 110 Ом DMX кабель: макс. 40 m
  • USB: тип B
  • Конфигурации USB аудио входов / выходов: 32 / 0, 24 / 8, 16 / 16, 8 / 24 канала
  • USB аудио класс 2 совместим с ОС: Win10 (ASIO/WDM), OSX (CoreAudio), Linux

Питание

  • Питание: 12 В постоянного тока / 2,5 А, адаптер 30 Вт в комплекте, удаленный вход питания через Slave XLR (female), удаленный выход питания через Master XLR (male)
  • 12 В постоянного тока / 1,5 А, 18 ВТ
  • Потребляемая мощность: 9 Вт

Физические характеристики

  • Стандартный диапазон рабочих температур: 5° - 45° C
  • Размеры: 118 x 63 x 112 мм
  • Вес: 0,71 кг
