Klark Teknik KT-AES50 плата расширения AES50 для HERITAGE-D, DN9650, DN9652 48 I/O

Klark Teknik KT-AES50 плата расширения AES50 для HERITAGE-D, DN9650, DN9652 48 I/O на 48 и 96 кГц

Сетевой модуль AES50 с 48 двунаправленными каналами

Особенности

• Двухпортовый сетевой модуль AES50 с поддержкой до 48 двунаправленных каналов @ 48 кГц и 96 кГц
• Совместим с сетевыми мостами Klark Teknik DN9650 и DN9652 и модулем расширения Midas NEUTRON-NB
• 48-канальная работа с двойным резервированием @ 48 кГц
• Независимая 24-канальная работа на каждом порту @ 96 кГц
• Работает от входящей синхронизации AES50 или внешней синхронизации через хост-блок

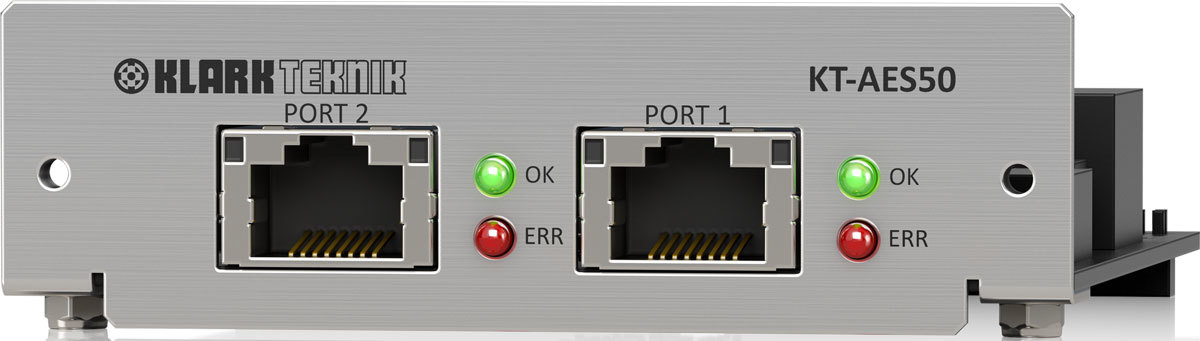

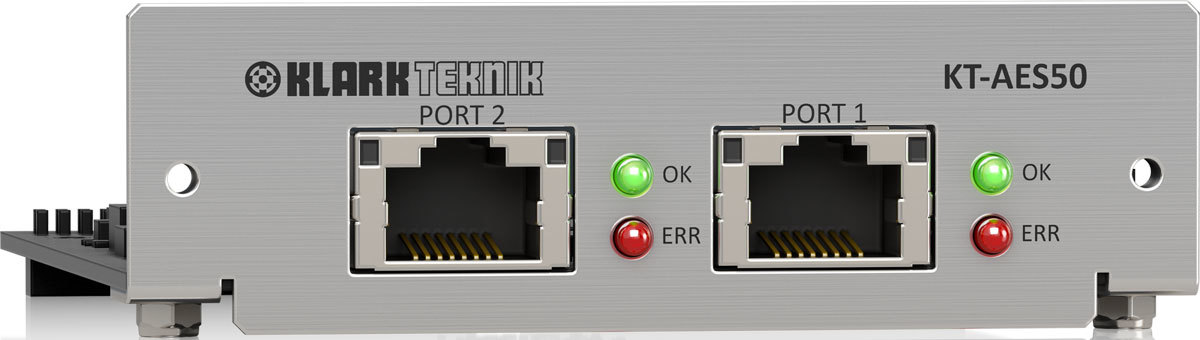

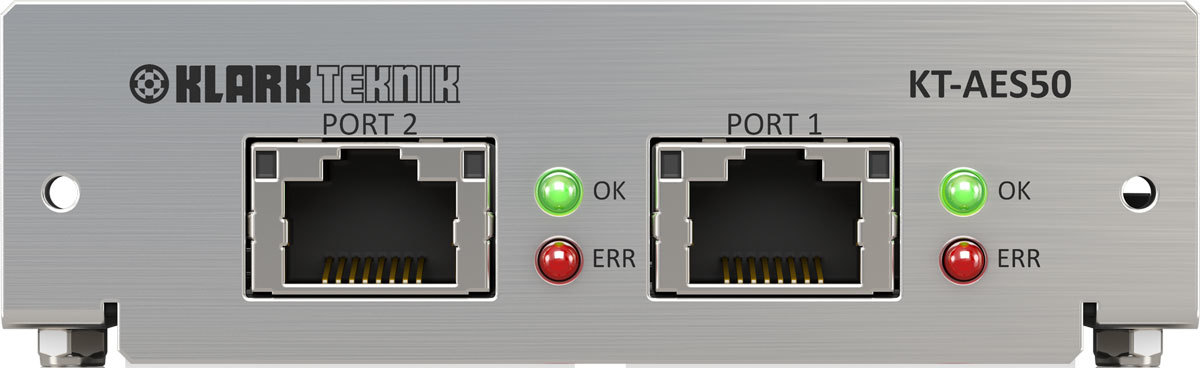

• Светодиодные индикаторы отображают состояние соединения AES50

Сетевой модуль KT-AES50 представляет собой двухпортовый цифровой аудиоинтерфейс AES50, совместимый с сетевыми мостами Klark Teknik DN9650 и DN9652 и модулем расширения Midas NEUTRON-NB Dual Network Bridge для ведущей в отрасли высокопроизводительной аудиосистемы NEUTRON.

Имея до 48 двунаправленных каналов с частотой дискретизации 48 кГц или 96 кГц, с двойным резервированием портов в системах 48 кГц, KT-AES50 позволяет объединить две сети AES50, работающие на частоте 96 кГц и 48 кГц соответственно, а также обеспечить расширенное количество каналов AES50 в сетях AES50 на частоте 48 кГц или 96 Гц.

KT-AES50 разработан для простоты использования и может работать от входящего тактового генератора AES50 или внешнего генератора через хост-блок. Вмонтированные в панель светодиодные индикаторы показывают состояние подключения для обоих портов AES50.

KT-AES50 электрически и механически совместим с промышленным стандартом формата Cirrus CM-1.

Цифровая аудиосеть

Технология цифровых аудиосетей SuperMAC (AES50-совместимая) от Klark Teknik одновременно обеспечивает большое количество каналов, сверхнизкие и детерминированные задержки, синхронное и выровненное по фазе распределение синхроимпульсов по сети, обнаружение и исправление ошибок, резервирование сети, простоту развертывания и использования - для удовлетворения высоких требований живых концертных туров.

KT-AES50 совместим со всеми цифровыми консолями Midas, движками аудиосистем, цифровыми устройствами ввода/вывода, а также с любыми другими устройствами, оснащенными AES50.

Гибкие возможности подключения

Два порта AES50 обеспечивают двойное резервное соединение для 48 двунаправленных каналов в системах 48 кГц, в то время как при частоте дискретизации 96 кГц эти два порта могут работать независимо, обеспечивая в сумме 48 двунаправленных каналов. Это позволяет модулю KT-AES50 получать синхросигнал от одного из портов AES50, а затем входящий синхросигнал распределяется на второй порт AES50 и хост-устройство через интерфейс CM-1.
