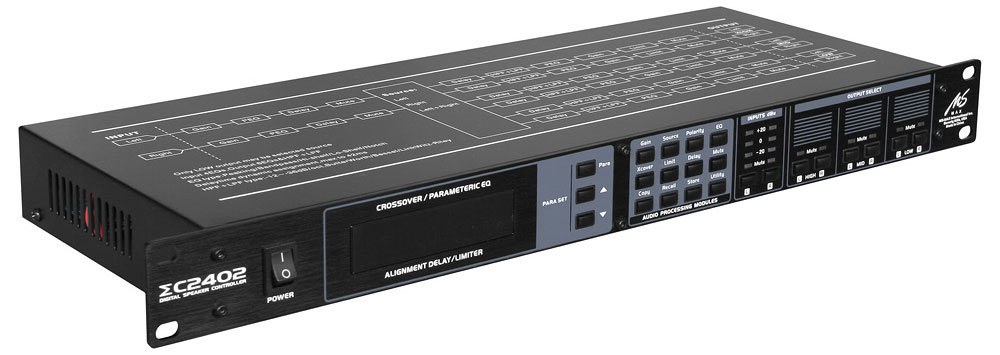

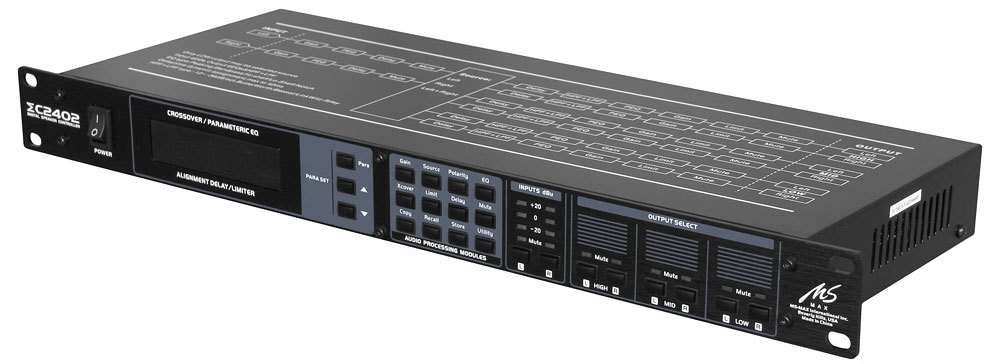

Ms-Max EC2402 цифровой системный контроллер

Арт. 745437
Ms-Max EC2402 image
Основные характеристики
ПроизводительMs-Max
Страна производстваКитай
Срок гарантии12 месяцев

Контроллер MS-Max EC2402 - цифровой процессор для акустических систем. EC2402 обеспечивает точную цифровую обработку сигнала для двух исходных каналов аналогового звука, которые имеется возможность разделить на 3 частотные полосы – НЧ, СЧ, ВЧ - и вывести на 6 независимых выходов (по три для левого и правого каналов), направляемых в усилители мощности, нагружающие акустические системы. Состоит из аудиопроцессора и аудиоинтерфейса.

Использование его рекомендуется для малых и средних систем звукоусиления. Организация элементов управления на передней панели позволяет осуществление легкого и оперативного доступа ко всем управляющим функциям. Имеется наглядная индикация состояния каждого канала.

Основные функции и особенности

В EC2402 используются прогрессивные технологии цифровой сигнальной обработки, воплощенные в 24-битных, 48 кГц, дельта-сигма АЦП и ЦАП и собственно цифровом сигнальном процессоре, обрабатывающем сигнал с точностью 32 бита с «плавающей» запятой. Возможности цифровой обработки включают:

  • уровень на входе
  • инвертирование фазы сигнала
  • параметрический эквалайзер
  • «шельфовые» фильтры
  • задержка
  • кроссовер
  • лимитер
  • гибкое перенаправление сигнала

Все аудиовходы и аудиовыходы оснащены электронной симметричной системой подключения, реализовано экранирование от радиопомех. Используются стандартные разъемы типа XLR.

Прибор имеет 20 конфигураций, которые можно применять, создавать заново и редактировать. Имеется возможность блокировки системы, подстройки параметров ЖК-экрана.

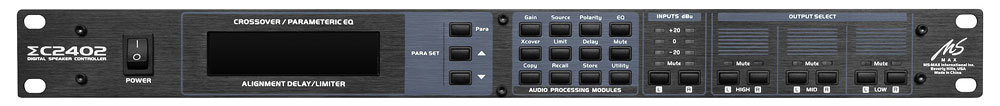

Передняя панель:

  1. Кнопка включения/выключения
  2. ЖК дисплей для отображения информации о настройках прибора.
  3. Установка нужных параметров («+» и «–», если параметров больше, чем 2.
  4. Выбор входного канала для редактирования (правый / левый)
  5. Индикатор уровня сигнала на входе: зеленый цвет - достижение сигналом уровня -20 дБ, желтый +15 дБ, красный +20 дБ.
  6. Выбор для редактирования одного из 6 выходных каналов (по два для НЧ, СЧ, ВЧ)
  7. Кнопка заглушения выбранного канала. В позиции «ON» сигнала на канале НЕТ.

Функциональные клавиши на передней панели:

  • «Gain» - регулировка уровня на входе / выходе
  • «Source» (подача источника сигнала на соответствующий выход (для НЧ-секции)
  • «Polarity» – выбор фазы сигнала (исходная / инвертированная)
  • «EQ» – выбор эквалайзера на входе / выходе
  • «Xover» – выбор кроссовера на выходе
  • «Limit» – выбор лимитера на выходе
  • «Delay» – выбор регулирования задержки сигнала на входе / выходе
  • «Mute» – выбор заглушения сигнала на входе / выходе
  • «Copy» - копирование установок другого канала или одного из его параметров (только для сходных по типу каналов / параметров)
  • «Recall» – выбор какой-либо из программных установок
  • «Store» – сохранение отредактированных настроек
  • «Utility» – служебные параметры (блокировка прибора, настройка ЖК-экрана...)

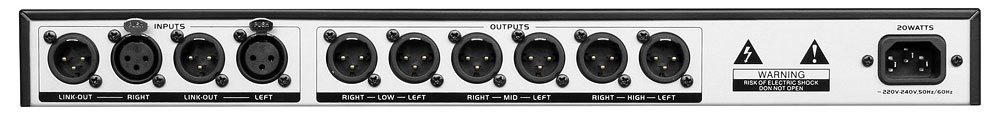

Задняя панель:

  1. Разъем для подключения сигнала левого канала и выход «Link»
  2. Разъем для подключения сигнала правого канала и выход «Link»
  3. Разъемы для подключения усилителей, нагружающих соответствующие акустические системы (6 шт.). Обычно: каждый канал делится на 3 независимые частотные полосы.
  4. Гнездо для подключения кабеля электропитания.

Технические характеристики:

Частотный диапазон (±0,3 dB) ----- (±3 dB)

20-20000 Гц
20-30000 Гц

Отношение Сигнал/Шум

110 дБ (A-weight)

КНИ+шум

<0,006%

Минимальная задержка в системе (при выставленной задержке между входом и выходом =0)

1,2 мс

Входное сопротивление

10 кОм

Выходное сопротивление

100 Ом (балансный)

Макс. уровень сигнала на входе

+20 dBu

Макс. уровень сигнала на выходе

+20 dBu

Сопротивление нагрузки

>600 Ом

АЦП: частота дискретизации линейный преобразователь

64kHz 24 bit

Параметры электропитания (AC)

220V, 50Hz

Потребляемая мощность

18W

Разъемы

XLR

Корпус. Размеры (ш*в*г)(мм)

482х172х45

Вес единицы

3 кг (Net)
