RME HDSPe MADI PCIe аудиоинтерфейс

RME HDSPe MADI

Микширование, мастеринг и запись с помощью карты RME HDSPe MADI.

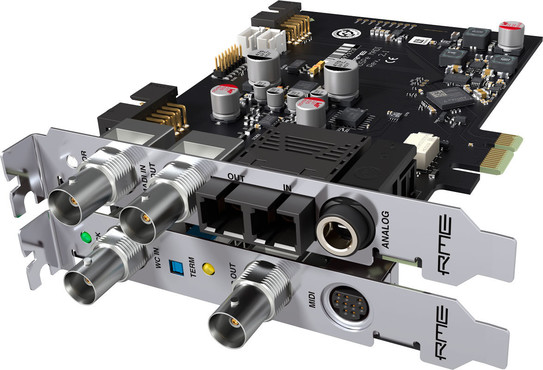

HDSPe MADI - это одновременно недорогая и выдающаяся PCI Express карта RME с интерфейсом MADI. HDSPe MADI основана на отмеченной наградами карте HDSP MADI и представляет собой новую топовую модель этой успешной во всем мире линейки карт.

С 2010 года я доверяю интерфейсам RME в студии Arimaka благодаря их безупречным цифровым решениям, которые отличаются надежностью и великолепным звучанием.

Возможности подключения и особенности

• 1 x оптический вход/выход MADI
• 1 x коаксиальный вход/выход MADI
• 1 x Word Clock I/O
• 2 x MIDI вход/выход
• ARC USB
• TotalMix FX
• 1 x выход Phones

Карта PCI Express, соответственно, использует все преимущества формата MADI, многоканального аудиоинтерфейса для профессионалов, предлагая 64 канала 24-битного звука с частотой дискретизации до 48 кГц, 32 канала с частотой до 96 кГц и 16 каналов с частотой до 192 кГц. Передача осуществляется по одной линии, либо коаксиальной с BNC-разъемами, либо по оптоволоконному кабелю. В обоих случаях может быть достигнута длина кабеля более 100 м.

По сравнению с HDSP MADI (версия Standard PCI), экспресс-карта предлагает некоторые новые возможности: Поддержка более высоких частот дискретизации, чем 96 кГц, больше возможностей в TotalMix (фаза и внутренняя петля на канал, усиление +6 дБ для аппаратных выходов), а также прямая поддержка опции Time Code Option. HDSPe MADI обеспечивает еще более низкие задержки, что делает карту идеальным партнером для живой записи и живого микширования. Аналоговый мониторный выход оснащен технологией преобразования с низкой задержкой ADI-8 QS, что гарантирует потрясающие значения SNR и THD.

HDSPe MADI полностью совместим со всеми устройствами с интерфейсом MADI. В сочетании с ADI-648 реализуется оптический PC-интерфейс 8 x ADAT, непревзойденный по цене и производительности. С ADI-6432 доступен двунаправленный AES/EBU фронтэнд с 64 каналами.

На мощном PC/Mac можно использовать три HDSPe MADI в комбинации, обеспечивая 192 входа и 192 выхода на одной рабочей станции одновременно.

Бесплатное программное обеспечение для всех аудиоинтерфейсов RME

Особенности

HDSPe MADI обеспечивает полную поддержку 56 и 64-канальных режимов, а также технологии двойного и одинарного провода (96k frame) для 96 кГц. Полная поддержка 64 каналов также имеется в аппаратном микшере TotalMix FX. Все 64 входа и 64 канала воспроизведения можно совершенно свободно маршрутизировать и микшировать на 64 физических выхода, что соответствует 8192-канальному микшеру. Таким образом, HDSPe MADI предлагает самый мощный маршрутизатор/микшер, когда-либо реализованный на PCI-карте, и позволяет гораздо больше, чем использование в качестве чисто компьютерного устройства ввода/вывода:

• Оптический коммутатор и маршрутизатор MADI
• MADI коаксиальный/оптический или наоборот конвертер и сплиттер
• MADI перераспределитель, коммутатор и маршрутизатор.

TotalMix может полностью управляться дистанционно через MIDI. Кроме того, аппаратное обеспечение предоставляет измерители среднеквадратичного и пикового уровня для полного контроля над 192 аудиоканалами при минимальной нагрузке на процессор.

В то время как большинству устройств на базе MADI требуется дополнительный тактовый генератор или линия AES, Hammerfall DSP MADI (как и ADI-648) использует SteadyClock(TM) для извлечения опорного генератора с минимальным джиттером непосредственно из сигнала MADI, что делает соединения на большие расстояния еще более удобными. Как обычно у RME, HDSPe MADI предлагает дополнительные разумные возможности. Например, аналоговый линейный/наушниковый выход 24 бит/96 кГц с динамическим диапазоном 116 дБ для прямого управления всеми входными и выходными сигналами.

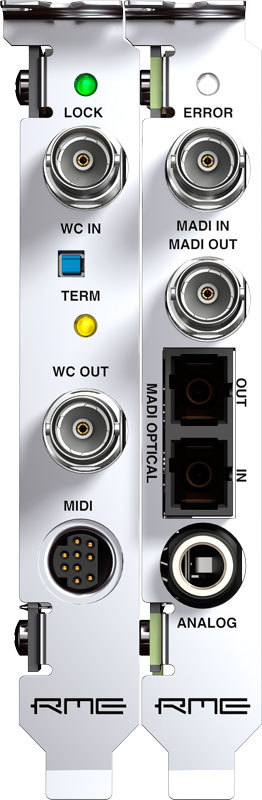

Входящая в комплект плата расширения имеет входы/выходы тактового генератора (BNC) и входы/выходы MIDI. Вход синхронизации слова гальванически изолирован через трансформатор и автоматически работает как с односкоростными, так и с двухскоростными сигналами. MIDI вход/выход предлагает два полностью независимых MIDI входа и выхода через разрывной кабель (4 гнезда DIN). Виртуальный MIDI-порт позволяет напрямую передавать MIDI-данные по MADI.

RME использует конфигурационную память для наиболее важных настроек карты. Вместо того чтобы работать в режиме по умолчанию при включении компьютера до загрузки драйвера, HDSPe MADI активирует последнюю используемую частоту дискретизации, конфигурацию ведущего/ведомого и формат MADI сразу при включении. Это устраняет мешающие шумы и проблемы с тактовой сетью при включении или перезагрузке компьютера.

В комплект входит программное обеспечение:

DIGICheck для Windows: Спектральный анализатор, профессиональный измеритель уровня для 2, 8 или 64 каналов, Vector Audio Scope, различные другие инструменты анализа звука. Драйверы: Windows 2000/XP/Vista/64 (полный ASIO мультиклиентский режим работы WDM, GSIF 2.0 и ASIO 2.0), Mac OS X Intel (Core Audio и Core MIDI). Благодаря технологии флеш-обновления RME, будущие улучшения, корректировки и исправления прошивки могут быть легко установлены в любое время.
