Verbos Electronics Bark Filter аналоговый синтезатор, eurorack

Verbos Electronics Bark Filter - объемный, контролируемый напряжением блок аналогового фильтра, состоящий из двенадцати фильтрующих полос с отдельными выходами для последователей огибающей и звука, индивидуального контроля уровня и динамического сканирования полосы частот. Скорость последователей огибающей регулируется глобально.

Из-за отдельных аудиовходов и выходов для нечетных и четных фильтрующих полос модуль может быть назначен как шестиполосный вокодер. Вы также можете объединить два фильтра Bark как 12-полосный вокодер.

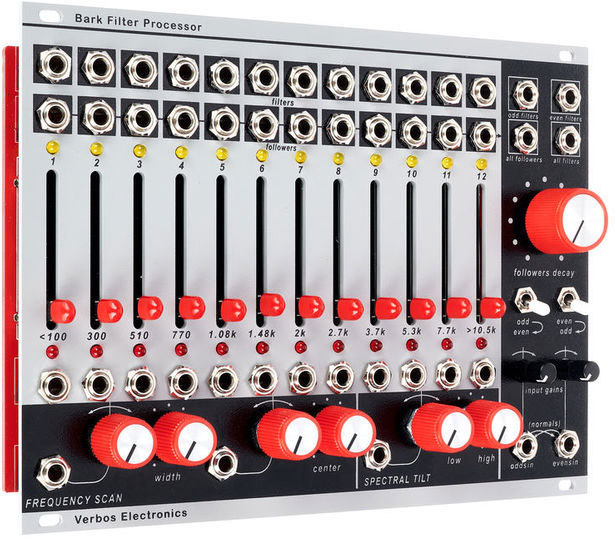

Процессор фильтра Bark основан на шкале Bark, психакустической перцептивной шкале высоты тона, поэтому двенадцать полос частот модуля исходят из шкалы Bark: <100 Гц, 300 Гц, 510 Гц, 770 Гц, 1,08 кГц, 1,48 кГц, 2 кГц, 2,7 кГц, 3,7 кГц, 5,3 кГц, 7,7 кГц и> 10,5 кГц.

В нижней полосе используется band pass фильтр, в высокой - high pass, все остальные полосы используют фильтры полосовых частот.

Помимо отдельного аудиовыхода каждая полоса также имеет отдельный вывод CV огибающей.

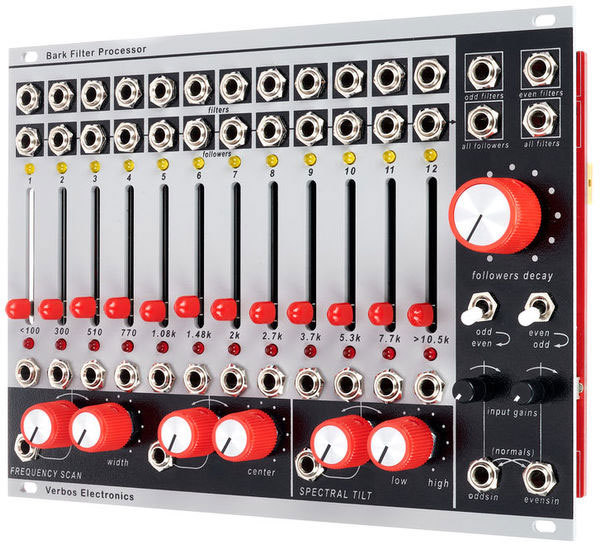

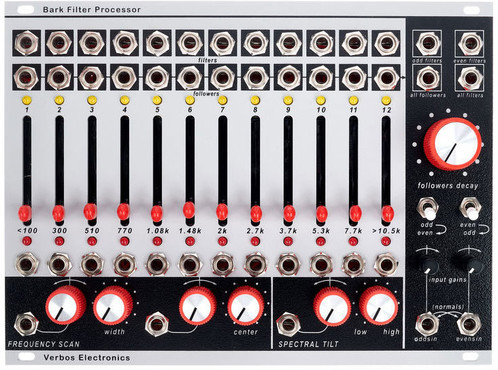

Уровни полос фильтра могут быть установлены и модулированы несколькими способами. С одной стороны для каждой отдельной полосы вручную с помощью фейдера и с CV, который вводится в гнездо под фейдером. С другой стороны, есть функция сканирования, известная из собственного гармонического осциллятора Verbos, который динамически может управлять несколькими полосами, независимо от фейдеров:

• «Frequency Scan» последовательно сканирует частотный спектр, при этом Center и Width определяют центральную частоту и полосу пропускания.
• «Spectral Tilt» либо подчеркивает низкую, либо высокую гармонику.

Каждая полоса фильтра имеет envelope follower, с CV. Однако сумма всех двенадцати EV-CV доступна на выходе всех последователей.

Время затухания последователей огибающей задается глобально, что влияет на быстроту фильтрации - более длинные настройки могут быть хорошими для голоса, более короткие подходят для ударных.

Модуль имеет два регулируемых по высоте аудиовхода, каждый для нечетных и четных фильтрующих полос, что позволяет использовать процессор фильтра Bark в качестве двухдиапазонного набора фильтров. Входы могут быть скрещены нормализациями для обработки одного и того же аудиосигнала со всеми полосами частот.

Есть три микшированных аудио выхода: один для всех четных диапазонов, один для всех нечетных диапазонов и один для всех диапазонов частот.

Как построить шестиполосный вокодер? Одна половина полос используется в качестве секции анализа куда подается речь; другая половина полос составляет секцию синтеза, туда подается звук с генераторными и шумовыми сигналами. Теперь исправьте выводы последователя огибающей секции анализа на входы уровня CV секции синтеза - сигнал вокодера будет присутствовать на выходе синтеза.

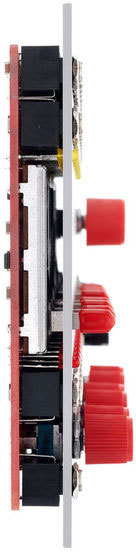

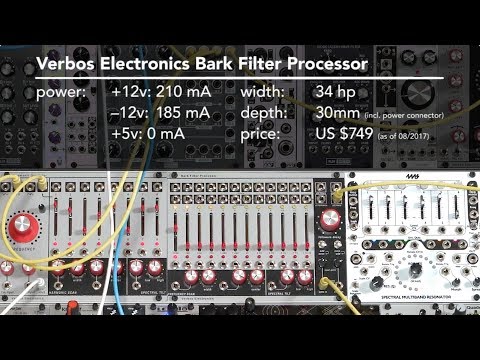

• 3U Eurorack module, ширина модуля 34HP,
• Потребляемое напряжение: 210mA @ +12V и 185mA @ -12V
• Вес: 0,35 кг

Разъемы:

• audio inputs: odds in, evens in (normalized criss-cross)
• outputs: odd filters, even filters, all filters, all envelope followers
• CV inputs: width, center frequency, spectral tilt
• per filter band: level CV input, envelope follower outout, filter output
