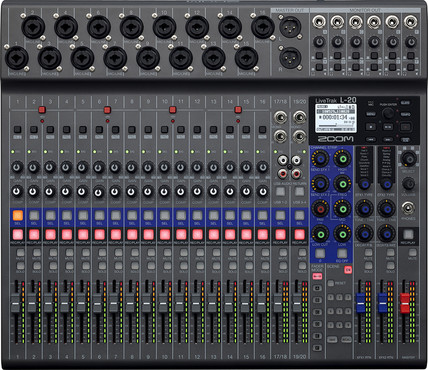

Zoom LiveTrak L-20 многоканальный рекордер

Арт. 122524
Zoom LiveTrak L-20 0
Основные характеристики
ПроизводительZoom
Страна производстваКитай
Срок гарантии12 месяцев

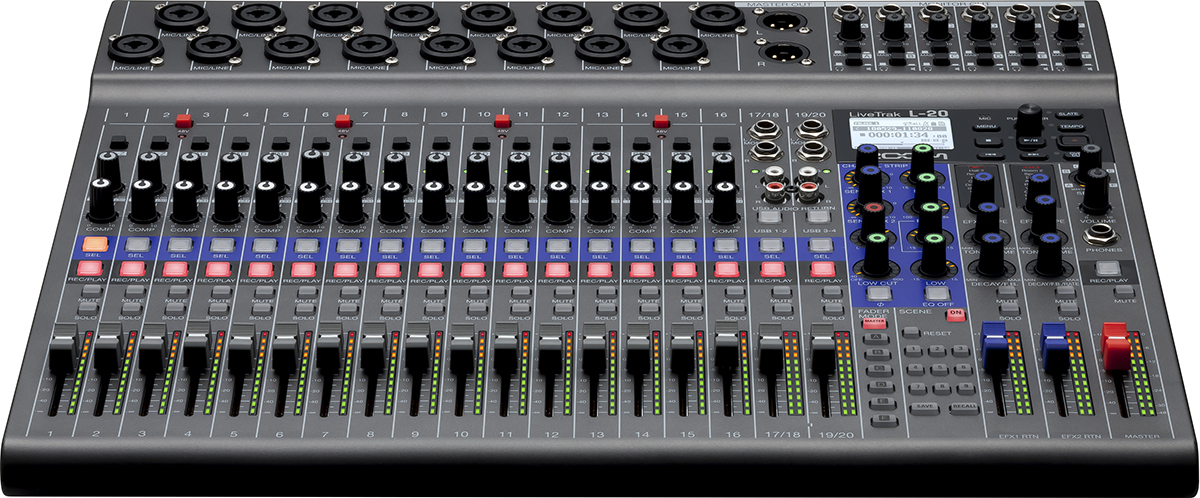

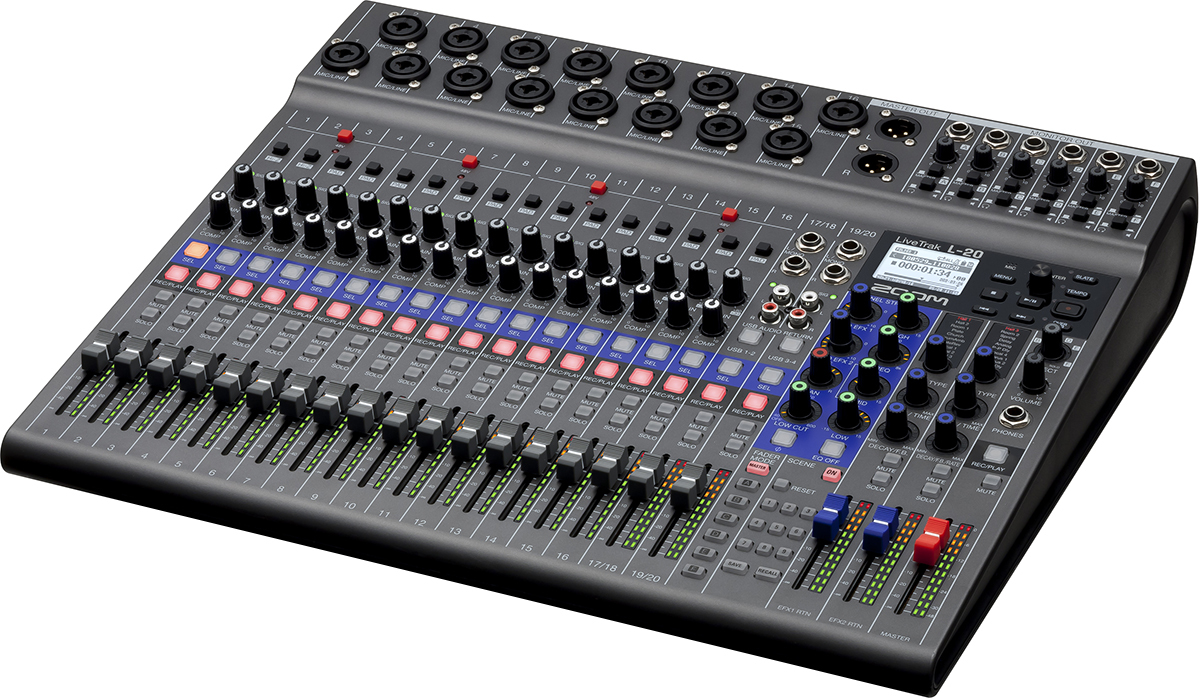

Zoom L-20 LIVETRAK — многофункциональная цифровая консоль для микширования, звукозаписи, мониторинга

Больше каналов, больше музыки

LiveTrak™ L-20 – это новая цифровая консоль, которая предлагает все необходимое для микширования, мониторинга и выполнения сложных задач при звукозаписи. 20 дискретных аудиоканалов и шесть пользовательских мониторных миксов делают ее идеальным выбором для больших и смелых решений.

20 входов на все нужды

LiveTrak L-20 был создан, чтобы делать сложные миксы. Он оснащен 20-ю входами (16 моно микрофонных/линейных входов и два стереовхода) с собственными трехполосными эквалайзерами с параметрической серединой. 16 монофонических входов также позволяют автономно управлять компрессором.

22 дорожки записи

Записывайте 20 дискретных каналов, плюс стерео микс прямо на SD-карту. LiveTrak L-20 захватывает аудио высочайшего качества разрешением до 24-бит/96 кГц*. Он оснащен одними из самых тихих и технологически продвинутых предусилителей с эквивалентным шумом -128 dBu и входным усилением +60 дБ. Микшируйте готовые песни непосредственно на L-20 или переносите дискретные дорожки на вашу DAW-программу для доработки.

* Эффекты, эквалайзер, овердаббинг, аудиоинтерфейс и режимы фейдера A-F не доступны при частоте семплирования 96 кГц.

Создавайте до шести мониторных миксов

Благодаря шести независимым выходам для мониторинга, на каждый выход может подаваться собственный микс с эффектами, который можно с легкостью переносить с мощного выхода для наушников на балансный линейный выход для студийных мониторов.

Дополнительный выход

LiveTrak L-20 также оснащен седьмым выделенным выходом для звукорежиссера концертного зала (FOH-инженера). Звукорежиссер может осуществлять мониторинг основного микса и любого из дополнительных миксов, настраивая их в соответствии с требованиями музыкантов.

Канальная панель

Каждый из 20 каналов имеет собственный фейдер, а также кнопки Mute и Solo. Кроме того, 16 моно-каналов оснащены ручками управления компрессором и усилением. Запись и воспроизведение индивидуальных каналов осуществляются с помощью кнопки Rec/Play.

Эквалайзер

Zoom L-20 оснащен удобным трехполосным эквалайзером с параметрической серединой и фильтром верхних частот для каждого входного канала. Используйте кнопку “Select” для применения настроек канальной панели к выбранному каналу.

Две панели эффектов

L-20 предлагает пользователю 20 встроенных эффектов с регулируемыми параметрами. Выберите один из эффектов типа Delay или Reverb, а затем примените их к любому каналу, используя две выделенные EFX-шины.

Большой выбор аудиовходов

L-20 оснащен комбинированными разъемами XLR и 6,3 мм. Входы 1 и 2 являются высокоимпедансными (Hi-Z) и позволяют подключаться к электрогитаре или бас-гитаре. Каналы 17/18 и 19/20 предназначены для подключения устройств по линейному TS-входу и RCA. К ним можно подключать клавиатуры, синтезаторы и другие аудио устройства.

Навигация и дисплей

LiveTrak L-20 оснащен ярким LCD-дисплеем с подсветкой, а также ручкой энкодера для простой навигации по меню, где вы можете создавать новые проекты, загружать ранее созданные проекты и изменять параметры вашего рекордера.

Встроенный микрофон и метроном

Используйте встроенный микрофон для записи комментариев или в качестве talkback-микрофона. Нажмите кнопку Tempo для настройки метронома на желаемый темп.

Кнопки управления записью и воспроизведением

Здесь расположены кнопки остановки, перемотки вперед и назад, а также кнопки паузы/воспроизведения и записи с подсветкой. Кнопка овердаббинга позволяет записывать дополнительные дорожки на текущий проект.

Шесть собственных мониторных миксов

Кнопки “Fader Mode” позволяют вам создавать собственные миксы, как для главного так и для мониторного выходов. Каждый выход позволяет переключаться между мощным выходом для наушников и балансным линейным выходом для студийных мониторов.

Специальный выход для FOH-инженеров

Цифровая консоль L-20 оснащена выделенным выходом для наушников для FOH-инженеров, который позволяет им осуществлять мониторинг любого из саб-миксов, а также основного микса (Main Mix).

Пользовательские настройки сцены

Сохраняйте до девяти наборов настроек сцены, чтобы быстро вызывать нужное положение фейдера, настройки эквалайзера, панорамирования, положения клавиши Mute и др.

Большой, многофункциональный

Несмотря на то, что LiveTrak L-20 был спроектирован для автономной аудиозаписи и использования в качестве микшерной консоли, его также можно использовать в качестве USB аудиоинтерфейса с 22-мя входами и 4-мя выходами. В режиме аудиоинтерфейса вы сможете направлять сигнал с входов на любую DAW-станцию или программу для работы с потоковым аудио, одновременно записывая его на SD-карту. Вдобавок к этому, вы можете направить аудио с вашего компьютера на L-20 и сделать его частью вашего живого выступления. Он также поддерживает режим совместимости (Class compliant mode), который позволяет подключаться к iOS-устройствам*.

* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.

Беспроводное микширование

LiveTrak L-20 поддерживает функцию беспроводного управления* при помощи бесплатного iOS-приложения. В него входит большинство функций, включая уровни фейдеров, управление режимами, сценами, эквалайзером, командами EFX send/return, параметрами и др. Вы даже можете дистанционно управлять своей библиотекой эффектов и сцен. Доступно два режима управления: полноэкранный — с уменьшенными кнопками управления записью и воспроизведением или компактный – с расширенными кнопками управления записью и воспроизведением.

* Необходим адаптер Zoom Bluetooth (например, BTA-1). При использовании BTA-1, беспроводное управление возможно в помещении на расстоянии до 10 метров.

Функции и возможности

  • 20 дискретных каналов (16 моно и 2 стерео) с разъемами XLR и 1/4″;
  • Одновременная запись на 22 дорожки, воспроизведение с 20 дорожек;
  • Режим аудиоинтерфейса (22 входа/4 выхода);
  • Запись аудио качеством до 24бит/96кГц на SD-карту;
  • 48В фантомного питания;
  • Высокоимпендансное (Hi-Z) подключение (каналы 1 и 2);
  • 26 дБ PAD (каналы 3-16);
  • Встроенный регулятор компрессии (1-16);
  • Кнопки Solo для каждого из каналов;
  • Фильтр верхних частот с регулируемым порогом;
  • Main-выходы, плюс 6 настраиваемых мониторных выходов;
  • Выделенный выход для наушников для звукового инженера;
  • Функция сохранения настроек сцены (до 9 сцен);
  • 20 встроенных эффектов Delay и Reverb с настраиваемыми параметрами;
  • Две выделенные EFX-шины;
  • Встроенный talkback-микрофон;
  • Режим совместимости с iOS устройствами;
  • Совместим с iPad приложением для дистанционного микширования;
  • Автоматическое включение/выключение записи;
  • Функция предварительной записи;
  • Импорт/экспорт проектов при помощи порта USB 2.0;
  • Совместимость с педалью Zoom FS01;
  • Автоматическая функция энергосбережения.

Список аксессуаров, которые входят в комплект L-20:

  • Сетевой адаптер AD-19
  • Кабель USB 2.0
  • Руководство пользователя

Опциональные аксессуары:

  • RKL-12 – Переходник для телекоммуникационной стойки
  • BTA-1 – Bluetooth-адаптер
  • FS01 – Педаль-футсвич

Технические характеристики:

  • Аудиоинтерфейс 44,1/48 кГц
  • Запись: 22 канала
  • Воспроизведение: 4 канала
  • Глубина квантования 24-бит
  • Интерфейс USB 2.0
  • Картридер класс USB 2.0 High Speed Mass storage
  • USB HOST: Класс USB 2.0 High Speed
  • Частота семплирования >44,1/48/96 кГц
  • Дисплей LCD с подсветкой (разрешение 128x64)
  • Питание AC-адаптер Zoom AD-19 (DC12В/2A)
  • Потребляемая мощность Макс. 24 Вт
  • Габариты (Д х Ш х В) 445 х 388,4 х 82,6 мм
  • Вес 3,71 кг

Частотные характеристики

  • 44,1 кГц: -1.0 дБ: 20 Гц - 20 кГц
  • 96 кГц: -3.0 дБ: 20 Гц - 40 кГц

Количество входных каналов

  • Моно (MIC/LINE): 16
  • Стерео (LINE): 2

Количество выходных каналов

  • MASTER OUT: 1
  • MONITOR OUT: 6
  • НАУШНИКИ: 1

Входы 1-8

Моно (MIC/LINE)

  • Тип: Комбо-разъемы XLR/TRS (XLR: 2 HOT, TRS: TIP HOT)
  • Фантомное питание +48В

Стерео (LINE)

  • Тип: Разъемы TS phone/RCA pin (небалансные)

Выходы

MASTER OUT: XLR разъем (балансный)

MONITOR OUT A-F (с балансным выходом) подключенный к мониторным колонкам: TRS-джек (балансный)

MONITOR OUT A-F (с небалансным выходом) подключенный к мониторным колонкам: стандартный стереофонический джек

PHONES: Стандартный стереофонический джек

Шины

  • MASTER 1
  • MONITOR 6
  • SEND EFX 2

Канальная панель

  • Фильтр нижних чистот 40-600 Гц, 12 дБ/окт.
  • Эквалайзер HIGH: 10 кГц, ± 15 дБ, тип shelving, MID: 100 Гц - 8 кГц, ±15 дБ, тип peaking, LOW: 100 Гц, ± 15 дБ, тип shelving

Индикаторы уровня

  • Сегментов 12

Send-эффекты 20 типов:

  • EFX 1
  1. Hall 1 (Reverb)
  2. Hall 2 (reverb)
  3. Room 1 (Reverb)
  4. Plate (Reverb)
  5. Church (Reverb)
  6. DrumAmb (Reverb)
  7. GateRev (Reverb)
  8. Vocal 1 (Delay + Hall Reverb)
  9. Vocal 2 (Delay + Mono Reverb)
  10. Vocal 3 (Delay + Plate Reverb)
  • EFX2
  1. Hall 3 (reverb)
  2. Room 2 (Reverb)
  3. Spring (Reverb)
  4. Delay (Delay)
  5. Analog (Delay)
  6. P-P Diy (Delay)
  7. Vocal 4 (Delay + Room Reverb)
  8. Chorus 1 (Stereo Chorus)
  9. Chorus 2 (Mono Chorus)
  10. Cho+Diy (Chorus + Delay)

Рекордер

  • Макс. дорожек записи 22 при 44,1/48 кГц, 12 при 96 кГц
  • Макс. дорожек воспроизведения 20
  • Формат записи WAV 44.1/48/96 кГц, 16/24-бит, моно/стерео

Носители информации

  • SDHC-карты объемом 4 - 32 ГБ (Класс 10 или выше)
  • SDXC-карты объемом 64 - 512 ГБ (Класс 10 или выше)

Системные требования в режиме аудиоинтерфейса Windows:

  • ОС Windows® 7 SP1 или новее / 8.1 / 10 (32bit/64bit)
  • Процессор: Intel® Core i3 или новее. Корректная работа не гарантируется с процессорами из серий Atom, Celeron или Pentium и с процессорами AMD.
  • USB: USB 3.0/USB 2.0. Поддерживаются только USB-host контроллеры с чипсетами Intel. Корректная работа с USB-хабами и платами расширениями не гарантируется.

Системные требования в режиме аудиоинтерфейса Mac:

  • ОС Mac® OS X 10.11 / 10.12 / 10.13
  • Процессор: Intel® Core i3 или новее
  • USB: USB 3.0/USB 2.0 (корректная работа с USB-хабами и платами расширениями не гарантируется)
  • iPhone/iPad: iOS 9 / 10 / 11. Для подключения требуется переходник Apple Lightning to USB Camera Adapter.
