Zoom LiveTrak L-20R многоканальный рекордер

Арт. 107636
Zoom LiveTrak L-20R 0
Основные характеристики
ПроизводительZoom
Страна производстваКитай
Срок гарантии12 месяцев

Zoom LiveTrak L-20R — рэковая многофункциональная цифровая консоль. Микшируйте удаленно. Записывайте напрямую.

Портативный многофункциональный микшер/рекордер

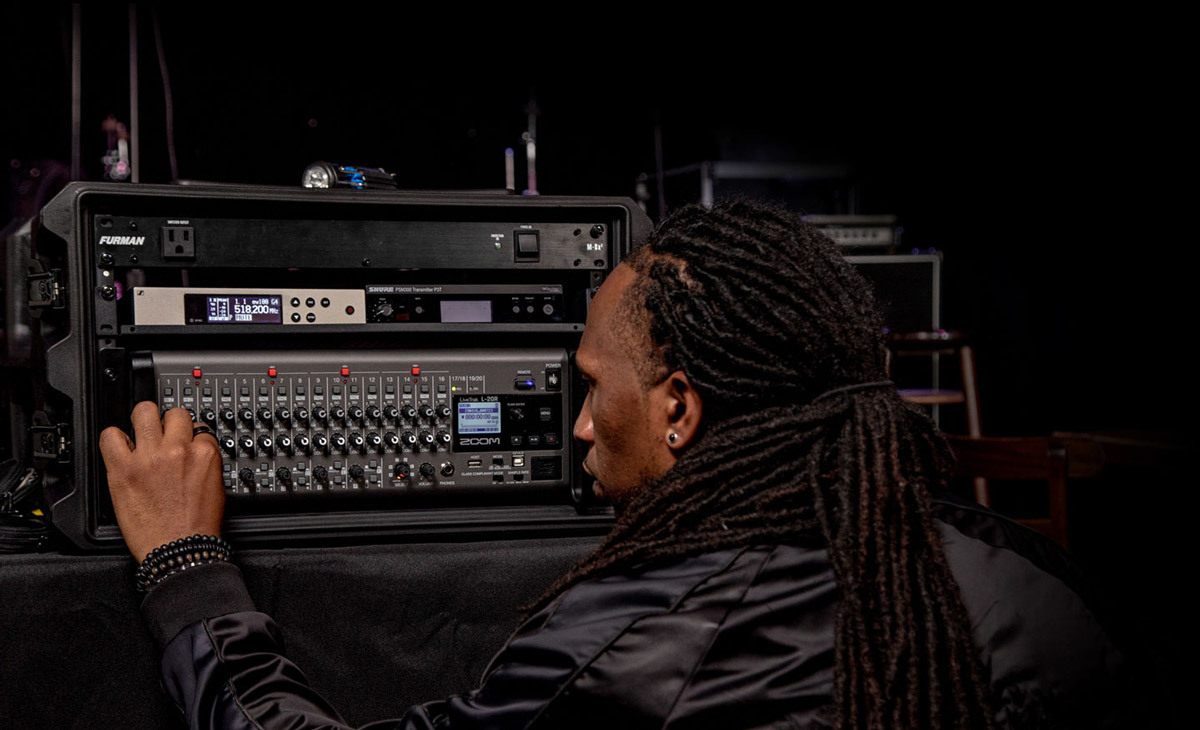

LiveTrak L-20R – это цифровая, монтируемая в стойку, микшерная консоль, которая позволяет музыкантам управлять своим миксом для живых выступлений прямо со сцены. Благодаря беспроводному управлению, 20-и дискретным каналам, 22-м дорожкам записи и 6-и пользовательским мониторным миксам, в арсенале L-20R есть полный набор средств для выполнения практически любой задачи.

Мощный и портативный

Консоль L-20R оснащена 16-ю микрофонными/линейными моновходами и двумя стереовходами, чего будет достаточно даже для сложной работы на большой сцене. В L-20R также предусмотрено две шины EFX, а каждый канал получил свой собственный трехполосный эквалайзер, управление панорамой и компрессор.

22 дорожки записи

Вы можете вживую записывать 20 каналов, плюс стерео микс прямо на SD-карту, а затем экспортировать результат в DAW-программу для доработки.

* Эффекты, эквалайзер, овердаббинг, аудиоинтерфейс и режимы фейдера A-F не доступны для частоты семплирования 96 кГц.

Создавайте до шести мониторных миксов

Благодаря шести независимым выходам для мониторинга, музыканты смогут создавать свой собственный пользовательский микс.

LiveTrak L-20R также оснащен выделенным выходом, который позволит FOH-инженерам (звукорежиссер концертного зала) быстро переключаться между основным и любым из дополнительных миксов во время мониторинга.

Управление с iPad

При помощи нашего приложения L-20 Control для iPad, FOH-инженер и 6 музыкантов могут управлять своими собственными миксами, что включает настройку таких параметров как уровни фейдера, эквалайзер, эффекты каналов и многое другое из любой точки концертного зала.

* При использовании адаптера BTA-1, беспроводное управление возможно в помещении на расстоянии до 10 метров без препятствий.

Функция Scene Recall

Функция Scene Recall (вызов сцены) микшерной консоли LiveTrak L-20R позволит вам мгновенно вызывать до 9 различных сцен с наборами настроек, которые включают в себя мониторные миксы, настройки эквалайзера, эффектов и др.

Удобная конструкция

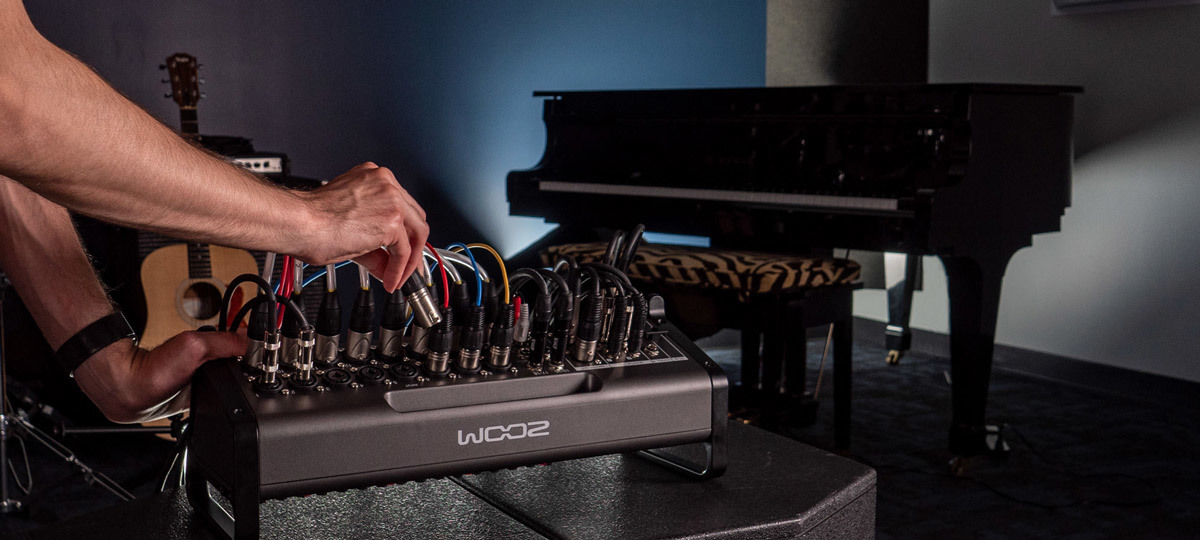

Универсальный дизайн L-20R обеспечивает легкий доступ ко всем разъемам для подключения кабелей.

Мощный аудиоинтерфейс

L-20R также представляет собой цифровой USB аудиоинтерфейс с 22-ю входами и 4-мя выходами. В режиме аудиоинтерфейса вы сможете направлять сигнал с входов на любую DAW-станцию или программу для работы с потоковым аудио, одновременно записывая его на SD-карту.

* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.

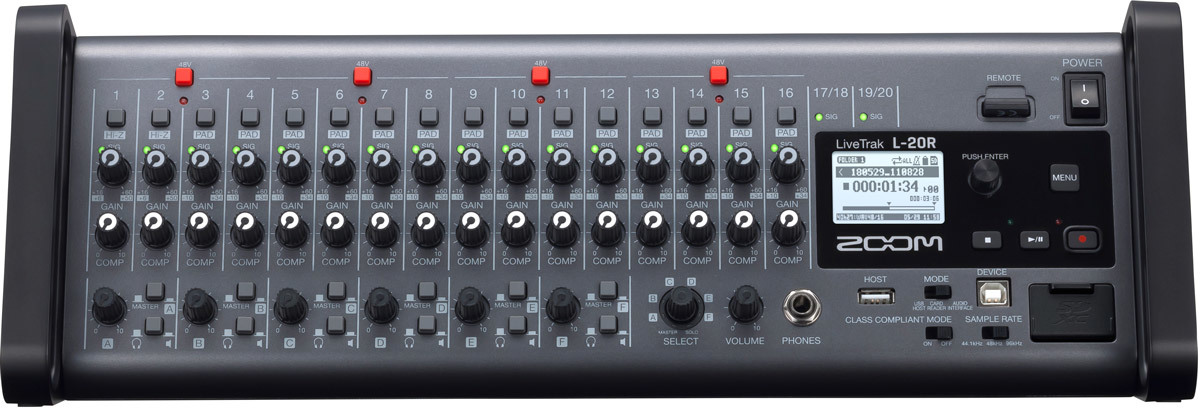

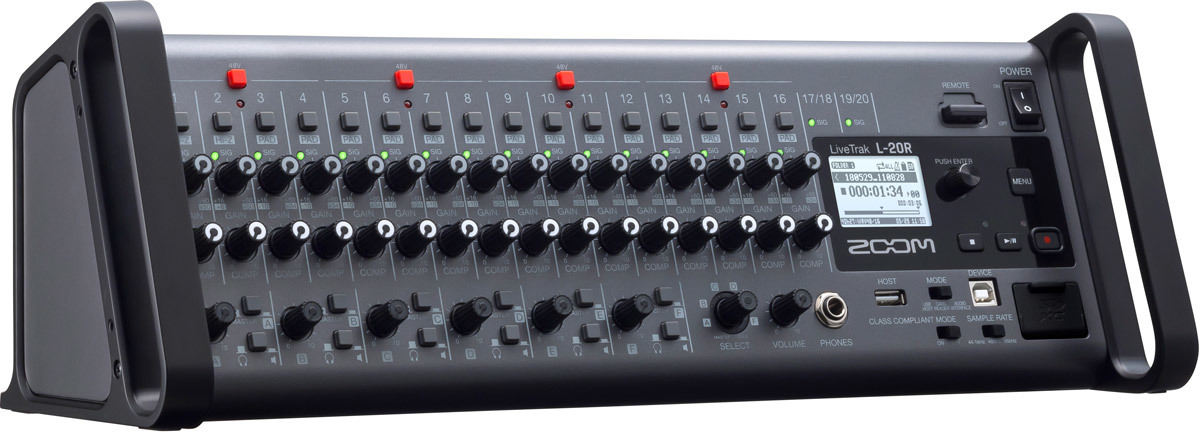

Обзор основной панели

16-канальная панель

16 моно-каналов оснащены ручками управления компрессором и усилением. L-20R оснащен самыми бесшумными и продвинутыми предусилителями Zoom с эквивалентным входным шумом -128 dBu и максимальным входным усилением до +60 дБ.

Навигация и дисплей

LiveTrak L-20R оснащен ручкой энкодера и ярким LCD-дисплеем с подсветкой для простой навигации по меню, где вы можете создавать новые проекты, загружать ранее созданные проекты и изменять параметры рекордера.

Bluetooth-адаптер

Прилагаемый Blueooth-адаптер BTA-1 используется для подключения мастер-iPad к L-20R. Остальные iPad подключаются к главному по Wi-Fi.

Кнопки управления воспроизведением

Здесь расположены кнопки управления, включая кнопку записи, воспроизведения/паузы и остановки. Функция овердаббинга позволяет записывать дополнительные дорожки в текущий проект.

Шесть пользовательских мониторных миксов

Кнопки “Master” и “Наушники” позволяют вам создавать собственные миксы, как для главного так и для мониторного выходов. Каждый выход позволяет переключаться между мощным выходом для полноразмерных наушников и балансным линейным выходом для студийных внутриканальных мониторинговых наушников.

Выход для FOH-мониторинга

Выделенный выход для наушников FOH-инженера позволяет осуществлять мониторинг любого из дополнительных пользовательских миксов, а также основного микса или отдельных дорожек.

USB-порт

L-20R может подключаться к другим устройствам по USB для передачи файлов или работы в режиме аудиоинтерфейса.

SD карта

Возможность записи до 512 ГБ аудиоданных на SD карту.

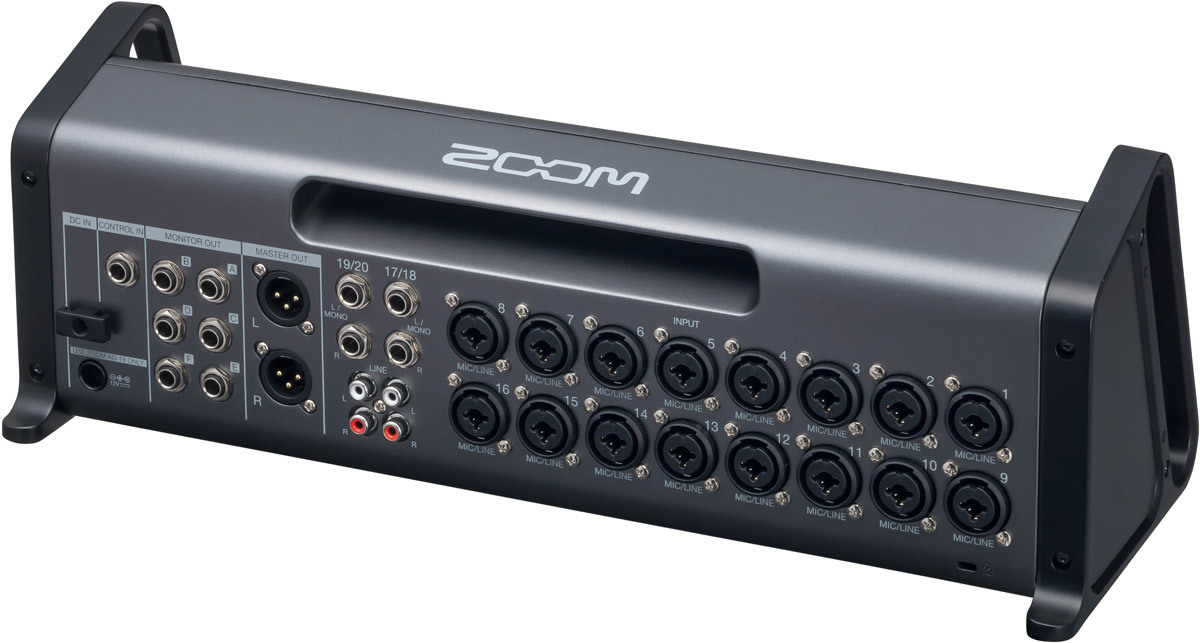

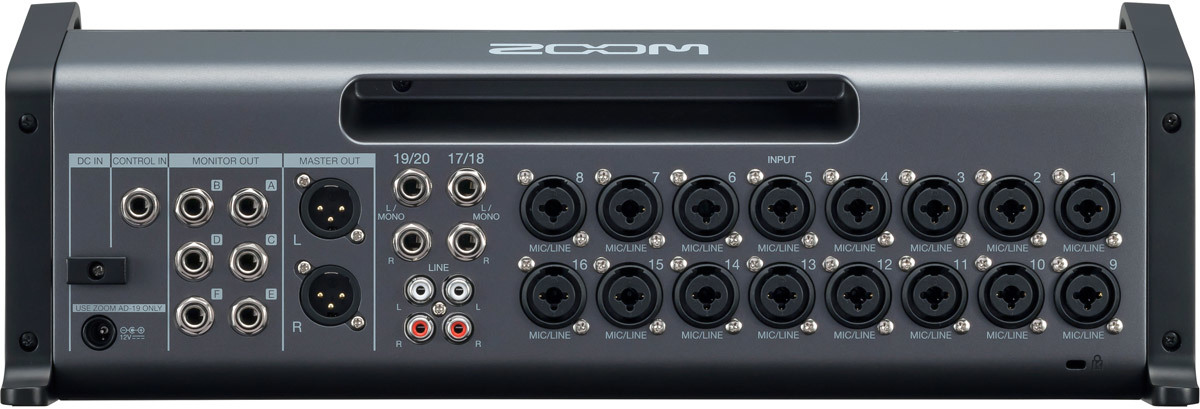

Разъемы

Настраиваемые мониторные и основные выходы

Мониторные выходы позволят вам создать до шести пользовательских мониторных миксов. Кроме того, здесь есть основные выходы для левого и правого каналов.

Большой выбор аудиовходов

L-20 оснащен комбинированными разъемами XLR и 6,3 мм. Входы 1 и 2 являются высокоимпедансными (Hi-Z) и позволяют подключаться к электрогитаре или бас-гитаре. Каналы 17/18 и 19/20 предназначены для подключения устройств по линейному TS-входу и RCA. К ним можно подключать клавиатуры, синтезаторы и другие аудиоустройства.

Функции и особенности

  • 20 дискретных каналов (16 моно и 2 стерео) с разъемами XLR и 1/4″;
  • Одновременная запись на 22 дорожки, воспроизведение с 20 дорожек;
  • Режим USB аудиоинтерфейса (22 входа/4 выхода);
  • Запись аудио качеством до 24бит/96кГц на SD-карту;
  • Встроенный регулятор компрессии (1-16);
  • Main-выходы, плюс 6 настраиваемых мониторных выходов;
  • Выделенный выход для наушников для звукового инженера;
  • Функция сохранения настроек сцены (до 9 сцен);
  • 20 встроенных эффектов Choruc, Delay и Reverb с настраиваемыми параметрами;
  • Совместим с приложением для iPad для дистанционного управления.

В комплекте:

  • LiveTrak L-20R
  • Сетевой адаптер AD-19
  • Bluetooth-адаптер BTA-1
  • Крепление для монтажа в рэковую стойку
  • Руководство пользователя

Технические характеристики

Количество входных и выходных каналов
Входные Моно (MIC/LINE): 16
Стерео (LINE): 2
Выходные MASTER OUT: 1
MONITOR OUT: 6
НАУШНИКИ: 1
Входы 1-16
Моно (MIC/LINE) Тип: Комбо-разъемы XLR/TRS
(XLR: 2 HOT, TRS: TIP HOT)
Входное усиление
PAD OFF: +16 - +60 дБ
PAD ON: -10 – +34 дБ
Hi-Z ON: +6 - +50 дБ
Входное сопротивление
XLR: 3 кОм
TRS: 10 кОм/1 МОМ (в режиме Hi-Z)
Макс. входной уровень
PAD OFF: 0 dBu (при 0 dBFS)
PAD ON: +26 dBu (при dBFS)
Фантомное питание
+48В
Стерео (LINE) Тип: Разъемы TS phone/RCA pin (небалансные)
Максимальный входной уровень +10 dBu
Выходы
MASTER OUT: Тип: XLR разъем (балансный)
Максимальный выходной уровень: +14,5 dBu
Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с балансным выходом) подключенный к мониторным колонкам: Тип: TRS-джек (балансный)
Максимальный выходной уровень: +14,5 dBu
Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с небалансным выходом) подключенный к мониторным колонкам: Тип: Стандартный стереофонический джек
Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом
Выходное сопротивление: 100 Ом
PHONES: Тип: Стандартный стереофонический джек
Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом
Выходное сопротивление: 100 Ом
Шины
MASTER 1
MONITOR 6
SEND EFX 2
Канальная панель
Фильтр нижних чистот 40-600 Гц, 12 дБ/окт.
EQ HIGH: 10 кГц, ± 15 дБ, тип shelving
MID: 100 Гц - 8 кГц, ±15 дБ, тип peaking
LOW: 100 Гц, ± 15 дБ, тип shelving
Фаза
Send-эффекты
Эффекты 20 типов:

EFX 1
Hall 1 (Reverb)
Hall 2 (reverb)
Room 1 (Reverb)
Plate (Reverb)
Church (Reverb)
DrumAmb (Reverb)
GateRev (Reverb)
Vocal 1 (Delay + Hall Reverb)
Vocal 2 (Delay + Mono Reverb)
Vocal 3 (Delay + Plate Reverb)

EFX2
Hall 3 (reverb)
Room 2 (Reverb)
Spring (Reverb)
Delay (Delay)
Analog (Delay)
P-P Diy (Delay)
Vocal 4 (Delay + Room Reverb)
Chorus 1 (Stereo Chorus)
Chorus 2 (Mono Chorus)
Cho+Diy (Chorus + Delay)
Рекордер
Макс. дорожек записи 22 при 44,1/48 кГц
12 при 96 кГц
Макс. дорожек воспроизведения 20
Формат записи WAV 44,1/48/96 кГц, 16/24-бит, моно/стерео
Носители информации SDHC-карты объемом 4 - 32 ГБ (Класс 10 или выше)
SDXC-карты объемом 64 - 512 ГБ (Класс 10 или выше)
Аудиоинтерфейс
44,1/48 кГц Запись: 22 канала
Воспроизведение: 4 канала
Глубина квантования 24-бит
Интерфейс USB 2.0
Системные требования в режиме аудиоинтерфейса
Windows: ОС: Windows® 7 SP1 или новее / 8.1 / 10 (32bit/64bit)
Процессор: Intel® Core i3 или новее*
USB: USB 3.0/USB 2.0**

* Корректная работа не гарантируется с процессорами из серий Atom, Celeron или Pentium и с процессорами AMD.
** Поддерживаются только USB-host контроллеры с чипсетами Intel. Корректная работа с USB-хабами и платами расширениями не гарантируется.

Mac: ОС: Mac® OS X 10.11 / 10.12 / 10.13 / 10.14
Процессор: Intel® Core i3 или новее
USB: USB 3.0/USB 2.0*

* Корректная работа с USB-хабами и платами расширениями не гарантируется.
iPhone/iPad: iOS 9 / 10 / 11

* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.

Картридер
Класс USB 2.0 High Speed
USB HOST
Класс USB 2.0 High Speed
Частота семплирования 44,1/48/96 кГц
Частотные характеристики 44,1 кГц: -1.0 дБ: 20 Гц - 20 кГц
96 кГц: -3.0 дБ: 20 Гц - 40 кГц
Эквивалентный входной шум Точное измерение:
-128 dB EIN (IHF-A) с +60 дБ/150 Ом (на входе)
Дисплей LCD с подсветкой (разрешение 128x64)
Питание AC-адаптер Zoom AD-19 (DC12В/2A)
Потребляемая мощность Макс. 24 Вт
Габариты (Ш х Д х В) 438 х 158,2 х 151,7 мм
Вес 2,49 кг
