Как это работает? Fairchild 660 / 670 Compressor

История

Тяжеленный 30 кг прибор с 20 лампами и 14 трансформаторами, разработанный эстонским учёным Рейном Нарма, бежавшим в США от советских властей после 2й мировой войны.

Первоначально был создан для того самого Лес Пола. Позже разработка была выкуплена Шерманом Фейрчайлдом - богатым американским коммерсантом, от которого и получила ставшее всем известным название.

Цена на винтажный прибор из 50х годов сегодня доходит до 50 000 долларов. Работу этого замечательного компрессора вы можете услышать на записях Beatles, Pink Floyd, лейбла Motown.

Существует 2 версии компрессора - моно 660, более агрессивная и стерео 670.

UAD эмулирует схемотехнику, работу трансформатора и лампового усилителя, искажения, реакцию на подаваемый в компрессор сигнал. Legacy версия, выпускавшаяся для железных DSP акселераторов не эмулирует трансформаторы и искажения оригинала, является упрощённой версией итогового плагина и звучит более чисто.

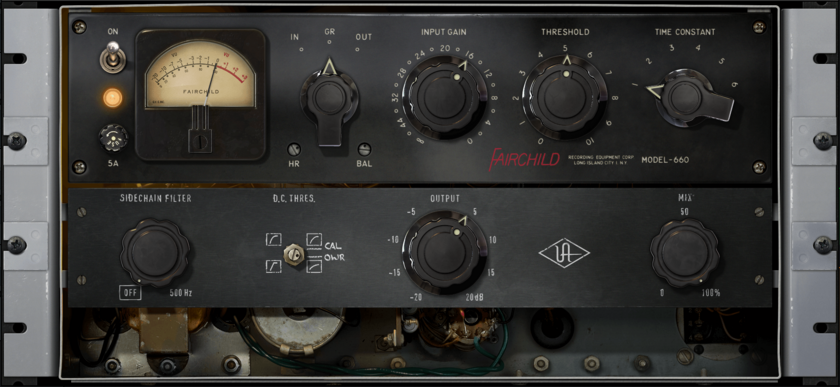

Как работает Fairchild 660 компрессор?

В плагинной версии 660 компрессор работает и с моно и со стерео сигналами, имеет упрощённый интерфейс, меньше ручек управления.

IN / OUT / GR - традиционный переключатель индикации (в аппаратной версии недоступен). Отображает соответственно уровень входящего / исходящего сигнала либо уровень его компрессии.

Input Gain - ручка аттенюации входящего сигнала с шагом в 1 дБ. По умолчанию стоит в положении, соответствующем -14 дБ (unity gain). Регулируется от минус бесконечности до 0 дБ.

Threshold - здесь - уровень компрессии сигнала. Ручка вправо - больше компрессия и одновременно ниже порог срабатывания. Дефолтное значение 5.

Взаимодействие ручек Input Gain и Threshold

Уровень компрессии определяется положением обеих ручек. Если поворачивать из одновременно, уровень компрессии не меняется, но меняется уровень искажений. В оригинальной схемотехнике ручка Input Gain идёт сразу после входного трансформатора и перед лампами. Таким образом поднимая уровень сигнала, можно перегружать первую лампу.

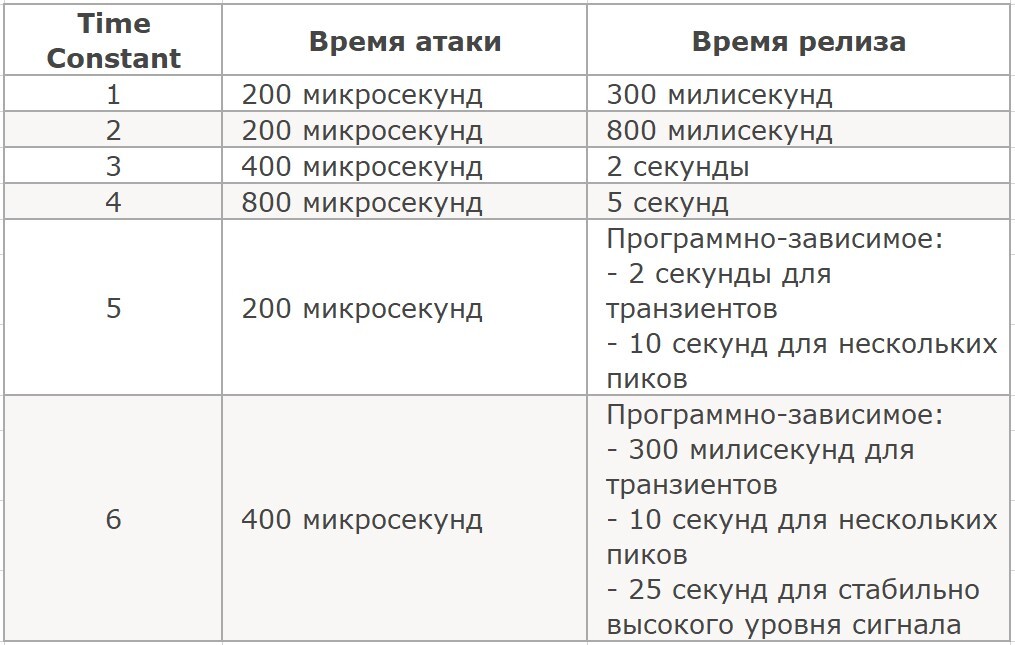

Time Constant - 6-позиционный переключатель фиксированных значений атаки и релиза. Положения 1-4 - медленная компрессия, 5-6 - авто релиз.

HR - Headroom - ручка, управляющая усилением сигнала внутри прибора. Дефолтное значение 16 дБ позволяет получать более ярко выраженный окрас от схемотехники прибора. Ручка вправо - меньше хэдрум, больше компрессия и искажения. Диапазон регулировок: 4, 8, 12, 16, 20, 24, 28 дБ. Поворачивая ручку влево, получаем более чистое звучание.

BAL - Balance - регулятор напряжение тока на лампах. По умолчанию стоит в нейтральном положении. Вращение вправо или влево позволяет получить более ярко выраженный тычок на атаках.

Sidechain Filter - hi pass / lo cut фильтр для управляющего компрессором сигнала, с крутизной 12 дБ на октаву. Доступный диапазон - от 20 до 500 Гц. По дефолту выключен. Вырезая низ с помощью этого регулятора мы уменьшаем пампинг-эффект в итоговом сигнале, особенно у источников, богатых НЧ, не влияя при этом на исходный уровень низких частот.

Для того чтобы оценить влияние сайдчейн фильтра на финальное звучание фонограммы используйте надпись OFF на компрессоре, ее можно щёлкать мышью, включая и выключая сайдчейн фильтр.

Сайдчейн фильтр влияет только на управляющий сигнал и не фильтрует аудио сигнал, обрабатываемый компрессором.

DC Treshold - регулятор коэффициента компрессии и одновременно ширины колена. При вращении регулятора по часовой стрелке коэффициент уменьшается, а "колено" становится шире.

CAL - рекомендуемое "калиброванное" значение. OWR - значение студии Ocean Way Recording (кликается мышью).

Как работает Fairchild 670 компрессор?

Легендарный компрессор часто используется на мастер шине, но ничто не мешает использовать его и на индивидуальных инструментах и подгруппах. Работает и со стерео и с моно источниками.

Input Gain - ручка аттенюации входного сигнала. Регулируется от -20 дБ до 0 дБ. По умолчанию находится в положении -4 дБ (unity gain).

HR - Headroom - несмотря на то что ручки 2, они залинкованы.

Threshold - здесь - уровень компрессии сигнала. Ручка вправо - больше компрессия и одновременно ниже порог срабатывания. Дефолтное значение 1.5.

AGC Switch - переключатель режимов стерео / мид-сайд.

Lateral / Vertical (Lat / Vert) - неочевидное обозначение Mid / Side. Раздельная обработка мид и сайд составляющих сигнала.

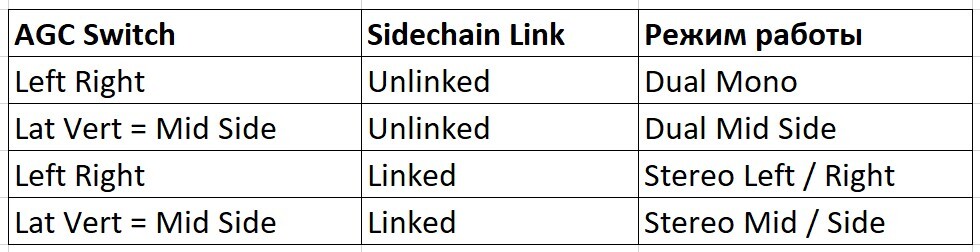

В зависимости от положения переключателя AGС а также переключателя Sidechain мы получаем 4 режима работы прибора.

Dual Mono - 2 независимых моно компрессора на левый и на правый канал.

Dual Mid Side - 2 независимых моно компрессора на mid и side составляющие.

Stereo Left Right - 2 компрессора залинкованы, жмётся оба канала одновременно на одну и ту же величину, более цельное стерео изображение. Атака на моно транзиентах в 2 раза быстрее, чем на транзиентах отдельно в левом или правом канале.

Stereo Mid Side - так же, как и в left right режиме, 2 компрессора залинкованы, жмут одинаково и одновременно. Стерео транзиенты жмутся сильнее, чем транзиенты отдельно слева или справа в фонограмме.

(c) Максим Иванов, KOMBIK.COM
