Как работает Lexicon 224 ревербератор

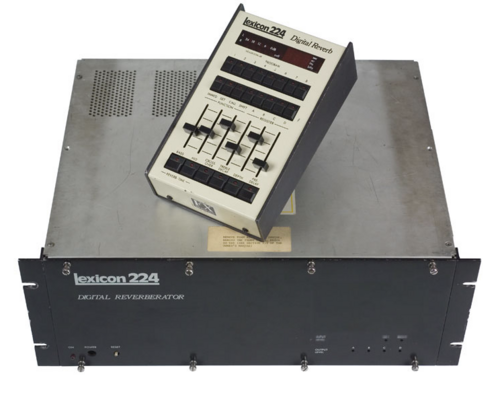

Этот ревербератор звучит в фильме Blade Runner, на альбомах U2 «Unforgettable Fire», Talking Heads' Remain In Light и Grandmaster Flash & The Furious Five's The Message. Впервые был выпущен в 1978 году и определил звучание целой эпохи в музыке.

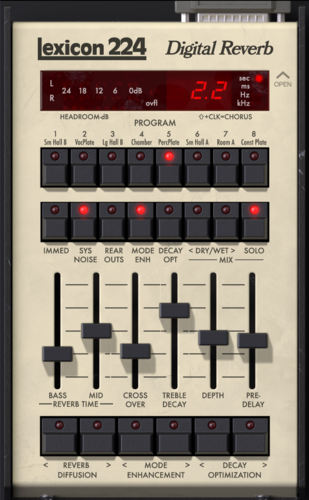

Особенности эмуляции от UAD:

• 8 алгоритмов реверберации и 1 хорус, точно копирующие легендарный оригинал (тот же самый код)
• Код основан на последней версии прошивки 4.4
• Эмуляция входных трансформаторов и 12-битных AD/DA конверторов
• Слайдеры и кнопки в интерфейсе повторяют оригинальное железо, но часть из них заменена на более удобные для более быстрого доступа к скрытым в железе параметрам
• Алгоритмы Hall B и Chorus имеют те же артефакты, что и оригинал + возможность их отключать при желании
• Split decay - фирменная особенность позволяющая управлять независимым затуханием сигнала на низких и высоких частотах.

Отличие понятий "программа" и "алгоритм" в 224 ревербераторе:

• Программа = алгоритм с фиксированным заводским набором параметров (настроек)
• Настройки программы можно изменять и сохранять в отдельные пользовательские пресеты
• Алгоритм является частью программы и не может быть изменён внутри программы.
• Диапазоны значений параметров внутри каждой программы могут отличаться.

Как работают кнопки: кнопки электронные, не фиксируются в нажатом положении (momentary). Если в какой-то конкретной программе кнопка недоступна, при нажатии на неё не будет загораться индикация. Если долго удерживать кнопку, значение параметра, которым она управляет, будет постепенно возрастать или уменьшаться.

Как работают слайдеры / фейдеры: 6 слайдеров управляют основными параметрами выбранной программы. При нажатии на слайдер на ЖК панели отображается выбранное слайдером значение. Вернуть слайдер в дефолтное положение можно либо кликнув мышкой на название слайдера (находится под ним) либо на сам слайдер вместе с нажатой на клавиатуре клавишей CTRL (Windows).

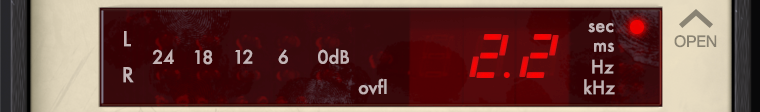

Панель индикации

Gain Staging в 224 ревербераторе

Слева на панели мы видим 5-сегментный индикатор громкости от -24 до 0 дБ. Если громкость достала до 0 дБ, сигнал перегружен. Вероятно стоит уменьшить его уровень. Чем громче подаваемый на ревербератор сигнал, тем более нелинейно он (ревербератор) себя ведёт.

OVFL (overflow) - индикатор перегруза процессора, осуществляющего расчеты по выбранному алгоритму. Этот индикатор может загораться как при слишком большом уровне входящего сигнала, так и при слишком длинных хвостах реверберации, а также при самоосцилляции. В результате такого перегруза возникают желательные или нежелательные артефакты в звучании. Устранить артефакты можно либо ручкой громкости, либо с помощью эквалайзера: ручки Bass, Mid, и/или Treble Decay.

ЖК цифровой индикатор - показывает значения изменяемых параметров. По дефолту на экране горит время реверберации.

Красный светодиод рядом с буквами sec, ms, Hz, kHz горит в соответствии с регулируемым параметром.

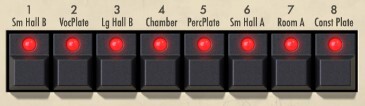

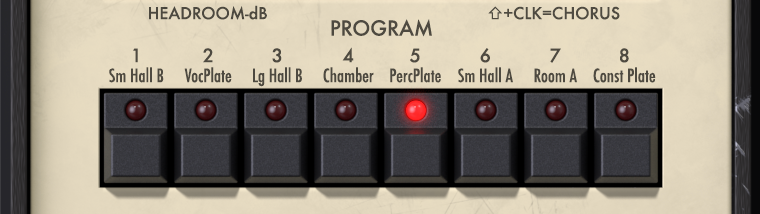

Программы и их особенности

1 - Small Concert Hall B

Звучание небольшого концертного зала, с умеренной начальной плотностью и умеренно неравномерным затуханием.

Максимально естественное звучание достигается при примерно одинаковом положении ручек Bass и Mid. Оптимальное время реверберации 1,5-5 секунд.

Для более длинных хвостов рекомендуется программа №3.

2 - Vocal Plate

Это эмуляция Plate реверберации, оптимизированная для вокала. Она имеет низкую начальную плотность и окрас, в результате чего получается чистый, яркий звук.

3 - Large Concert Hall B

Звучание большого концертного зала, с низкой плотностью и минимальной окраской. Оптимизирована для длительного времени реверберации. При использовании с ударными рекомендуется увеличить значение диффузии.

4 - Acoustic Chamber

Звучит как Chamber, но с меньшей начальной плотностью. Лучше всего звучит при более коротком времени реверберации (от 2 до 5 секунд). Наиболее камерное звучание достигается при значении Depth, равном нулю. Диффузия в данной программе фиксирована и не редактируется. В отличие от всех других программ Lexicon 224, этот алгоритм имеет моно вход.

5 - Percussion Plate A

Plate ревербератор, оптимизированный для перкуссионных звуков. Обладает высокой начальной плотностью и окраской, и лучше всего звучит при более коротком времени реверберации.

6 - Small Concert Hall A

Программа аналогична №1, за исключением того, что она в целом ярче, а регулятор Treble Decay более мягок. В оригинальном мануале к железу рекомендуют добавить +3 дБ ниже 200 Гц, чтобы сделать звук более естественным и натуральным.

7 - Room A

Имитация комнаты с умеренной или высокой начальной плотностью и низкой или умеренной окраской. Прекрасно подходит для вокала и самой разной музыки. При работе со стерео источниками получается ещё более широкое стерео на выходе.

8 - Constant Density Plate A

При естественной реверберации к затухающему звуку со временем постоянно добавляются новые отражения. Такое нарастание звука увеличивает плотность и окраску хвоста реверберации. Constant Density Plate A имеет высокую начальную плотность и окраску, характерную для Plate ревербераторов, однако плотность не увеличивается со временем, а остается неизменной. Это позволяет добиться меньшей гулкости в хвосте реверберации. Характерное отличие алгоритма - стерео сигналы в нём суммируются в моно.

9 - Chorus A

Чтобы включить 8-голосый хорус, нужно нажать на клавиатуре Shift и кликнуть мышкой на любую из кнопок выбора программы. Или просто кликнуть на надпись CLK=CHORUS. Загорятся все 8 кнопок.

В этом режиме первые 4 слайдера управляют громкостью пар голосов. По паре на каждый слайдер.

Reverb Diffusion в данном режиме влияет на 3 и 4 слайдеры. Диффузия на голосах хоруса - характерная для Lexicon 224 и редкая для хорусов особенность. Такой же эффект другими приборами получить затруднительно.

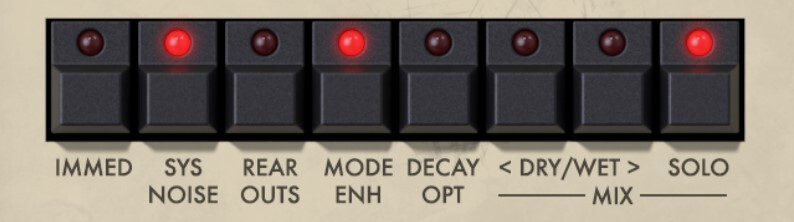

Разбираемся с кнопками

IMMED (immediate) - позволяет переключать разные программы с вашими настройками. По умолчанию у каждой программы свои дефолтные настройки. Нажатие этой кнопки позволяет это обойти. Иными словами, вы настроили звучание одной программы и хотите послушать как с этими настройками будут звучать другие программы. Вот для этого и нужна кнопка IMMED.

Влияет на эти параметры: Bass, Mid, Crossover, Treble Decay, Depth, Predelay, Diffusion, Mode Enhancement, Pitch Shift, Decay Optimization, и Rear Outs.

Если режим IMMED выключен, при переключении программ ваши настройки на них не сохраняются! Не забывайте сохранять свои пресеты.

SYS NOISE - есть только у плагина. Отключает системный шум, неизбежный в железном приборе. Плагин тщательно эмулирует все системные шумы, сюда входит АЦ/ЦА конверсия, дисторшн от трансформатора, неточности алгоритмов, шум от переключения / регулировки параметров. Если вы автоматизируете изменение какие-либо параметров, есть смысл отключить системный шум.

SYS NOISE - глобальный параметр, действует на все программы, не зависит от того какую из них вы выбираете.

REAR OUTS - дополнительная пара выходов на ревербераторе (B и D) помимо основной (A и C), для квадрафонической реверберации. В обычном моно и стерео применении использование этого режима не требуется.

MODE ENH (Mode Enhance) - постоянная модуляция хвостов реверберации (линий задержки). Делает звучание программ более естественным, предотвращая появление звона комнатных мод в хвосте реверберации. По умолчанию для каждой программы этот параметр настроен оптимально.

Нажатие кнопки MODE ENH позволяет резко «отрубить» хвост реверберации, не меняя программу. Глобальная настройка.

DECAY OPT - Оптимизация затухания сигнала. См. описание ниже.

SOLO - при нажатой кнопке микс установлен на 100% Wet (для посылов). Это глобальная настройка.

MIX (DRY/WET) - управление миксом обработанного и чистого сигнала. При нажатой кнопке Shift можно изменять более плавно, инкрементами в 0.1 %.

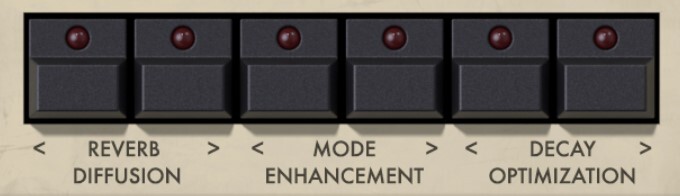

REVERB DIFFUSION - плотность эха в хвосте реверберации. Нулевое значение - наименьшая плотность.

Более высокие значения Diffusion часто желательны, если в материале много перкуссии. Более высокие значения Diffusion также могут способствовать более гладкому звучанию реверберации. При низких значениях Diffusion ранняя реверберация будет "зернистой" и скудной, но даст чистый, яркий звук, который очень полезен при работе со струнными, духовыми и вокалом. Низкое значение Diffusion также полезно в классической музыке или для придания глубины общему миксу. Обратите внимание, что в Lexicon 224 низкие частоты обычно менее диффузны.

MODE ENHANCEMENT - низкие значения Mode Enhancement и высокие значения Pitch Shift (панель расширенных настроек) позволяет получить более явный эффект.

DECAY OPTIMIZATION - работает при нажатой кнопке DECAY OPT (см. выше)

Оптимизация затухания сигнала. Динамически уменьшает диффузию и окраску реверберации в зависимости от уровня входного сигнала. Чем меньше значение, тем более натурально звучит хвост реверберации.

Разбираемся со слайдерами

REVERB TIME - время реверберации, разбито на 2 слайдера для НЧ и СЧ. Время реверберации регулируется от 0,6 до 70 секунд.

CROSSOVER - частота кроссовера НЧ и СЧ для управления хвостом реверберации. Меняется в диапазоне 100 Гц - 10,9 кГц.

TREBLE DECAY - выбор частоты, выше которой происходит быстрое затухание хвоста реверберации. Позволяет сделать звучание более тёмным.

DEPTH - расстояние между источником сигнала и его реверберацией, подобно расположению микрофонов в эхо-камере. При увеличении значения увеличивается расстояние от источника.

PREDELAY - задержка между источником сигнала и началом звучания реверберации.

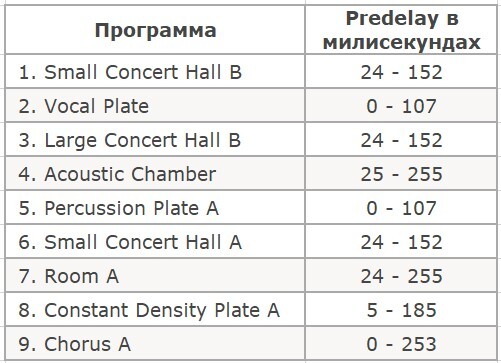

Значения Pre-Delay

Дополнительные опции (скрытая панель управления)

Hold - управление индикацией параметров на ЖК экранчике. В дефолтном режиме «3,5» значение изменяемого параметра пропадает через 3,5 секунды после его изменения. Выбрав режим «бесконечность», можно оставить на экране последнее изменявшееся значение.

Pitch Shift - эти 2 кнопки работают в связке с кнопкой MODE ENH (см. выше).

Pitch Shift регулирует размер шагов обновления линии задержки. При меньших значениях размер шага уменьшается, при больших - увеличивается. Левая кнопка уменьшает значение, правая - увеличивает. Доступный диапазон - от 1 до 16. Большие значения усиливают эффект.

Bug Fix режим. По умолчанию включен. Выключается нажатием на логотип UAD. Да, логотип - это кнопка. Этот режим устраняет артефакты в программах Hall B и Chorus.

Link - красный светодиод - тоже кнопка, линкует регуляторы громкости на входе и выходе для левого и правого каналов. При нажатой кнопке Link всё управление происходит только с левым каналом, которое автоматически линкуется с правым.

Особенности работы со стерео

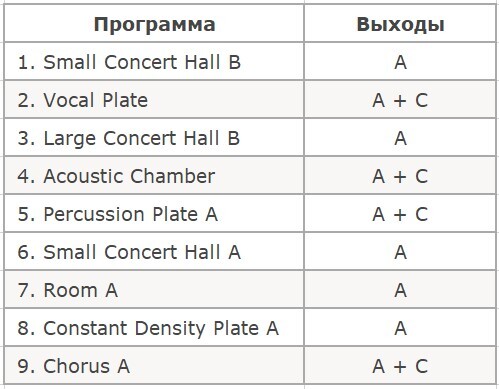

Выходы: ревербератор имеет 4 выхода. 2 для стандартного стерео: A и C. И 2 для квадрофонического - B и D. Чистый direct сигнал никак не обрабатывается плагином. Доступ к выходам B и D можно получить при нажатии кнопки REAR OUTS.

Особенности работы с моно источниками

MISO = mono in / stereo out

Моно сигнал отправляется в оба канала (левый и правый).

MIMO = mono in / mono out

Плагин полностью повторяет железную коммутацию со всеми её особенностями и ограничениями.

Ссылка на мануал к железному прибору Lexicon 224 manual.

(с) Максим Иванов, KOMBIK.COM
