Klark Teknik DN9680 AES50 преобразователь

Klark Teknik DN9680 двунаправленный конвертор 8 x AES50 / HyperMAC, Single-mode dual fibre - 1000 метров, CAT-5 - 100 метров

8-портовый удлинитель и мультиплексор AES50 с дальностью действия до 1000 метров

Особенности продукта

• Мультиплексирует до 8 соединений AES50 в один оптоволоконный кабель или кабель CAT5
• Удлиняет соединения AES50 на расстояние до 1000 м с помощью оптического волокна или 100 м с помощью кабеля CAT5
• Высокая пропускная способность 192 двунаправленных каналов @ 96 кГц
• Внутренний термокомпенсированный генератор тактовых импульсов "AES Grade 1" (1 ppm)
• Разъемы Neutrik etherCON* используются для портов AES50 и подключения медной змейки
• Двухволоконный разъем Neutrik opticalCON DUO* используется для подключения оптоволоконного кабеля.
• Внутренний веб-сервер позволяет осуществлять конфигурирование через порт управления Ethernet на основе браузера
• Прочное шасси для монтажа в стойку 1U для долговечности в портативных приложениях
• Универсальный импульсный источник питания с авторегулировкой

DN9680 - это решение с большим количеством каналов, позволяющее преодолеть ограничение в 100 метров, которое накладывают кабели Ethernet и CAT5 на физические размеры сетей AES50. Пара устройств DN9680 позволяет расширить до восьми соединений AES50 (192 двунаправленных канала) на расстояние до 1000 метров по одномодовому оптическому волокну или 100 метров по медному кабелю CAT5, значительно упрощая кабельные соединения большой протяженности за счет использования одного двунаправленного кабеля-змеи.

DN9680 действует как двунаправленный мультиплексор и демультиплексор, объединяя восемь входящих потоков AES50 в исходящее змеевидное соединение, и одновременно принимает входящее змеевидное соединение, разделяет восемь потоков AES50 и направляет их на соответствующие порты AES50. Система "змейка", состоящая из пары устройств DN9680, направляет входящие потоки AES50 в исходящие потоки по принципу "один к одному", так что "змейка" прозрачна в использовании, внося лишь небольшую задержку распространения в 250 микросекунд.

В стандартной комплектации DN9680 совместим с одномодовым двухволоконным кабелем. В качестве опции комплект модернизации DN9680-MM позволяет использовать многомодовый двухволоконный кабель на расстоянии 500 метров.

Цифровые аудиосети

Технология цифровых аудиосетей SuperMAC (AES50-совместимая) от Klark Teknik одновременно обеспечивает большое количество каналов, сверхнизкие и детерминированные задержки, синхронное и выровненное по фазе распределение синхроимпульсов по сети, обнаружение и исправление ошибок, резервирование сети, простоту развертывания и использования - для удовлетворения высоких требований живых концертных туров.

DN9680 совместим со всеми цифровыми консолями Midas серии PRO и XL8, двигателями аудиосистем и цифровыми устройствами ввода/вывода, а также с любыми другими устройствами с поддержкой 96 кГц, оснащенными AES50.

Гибкая синхронизация

DN9680 оснащен прецизионным опорным термокомпенсированным генератором тактовой частоты "AES Grade 1" со стабильностью 1 часть на миллион (ppm), который используется в качестве внутреннего источника тактовой частоты. Этот высокоточный источник синхронизации может использоваться в качестве опорного генератора для цифровых аудиосистем, обеспечивая очень четкое звуковое изображение без джиттера и других артефактов ошибок цифровой синхронизации.

DN9680 может быть синхронизирован с внутренним источником синхронизации, а также с входящими внешними сигналами AES50 или внешними сигналами синхронизации змейки. Часто, когда два устройства DN9680 используются вместе в большой системе, номинальный передатчик в паре синхронизируется с входящим внешним синхросигналом AES50, а номинальный приемник - с входящим синхросигналом "змейки". В других конфигурациях системы номинальный передатчик может использоваться в качестве ведущего опорного генератора, выбирая в качестве источника синхронизации внутренний генератор с частотой 1 ppm.

Двухмедийные змейки

DN9680 поддерживает как оптоволоконные, так и медные змеи, используя цифровой аудио канал Gigabit Ethernet "точка-точка". Для подключения оптоволоконной змейки используется двухволоконный разъем Neutrik opticalCON DUO, обеспечивающий двунаправленную оптическую связь по одному одномодовому двухволоконному кабелю. Дополнительный комплект модернизации DN9680-MM позволяет преобразовать устройство для использования с многомодовым двухволоконным кабелем.

Внутренний веб-сервер

DN9680 оснащен встроенным веб-сервером, который позволяет выполнять конфигурацию независимо от платформы с помощью веб-браузера. При таком подходе отпадает необходимость в отдельных приложениях управления и поддержке нескольких версий операционных систем, что позволяет простому пользователю выбрать источник синхронизации и работу с медной или оптоволоконной змейкой.

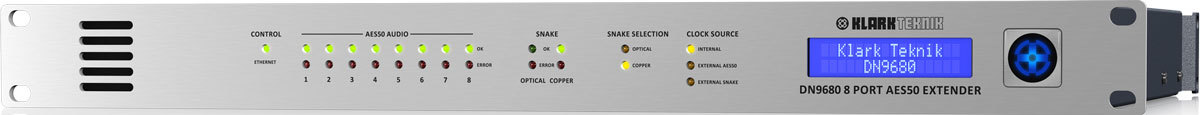

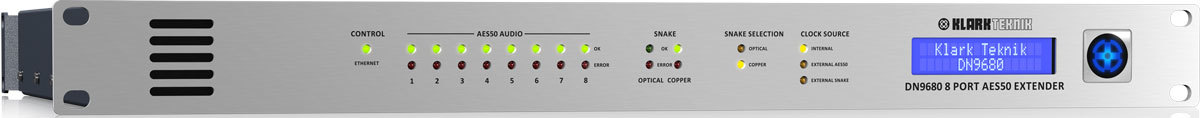

Индикация на передней панели

DN9680 оснащен светодиодными индикаторами состояния для AES50 и сетевой синхронизации, активности порта управления Ethernet, источника синхронизации и опций змейки на передней панели для отображения состояния "с первого взгляда", даже на большом расстоянии и при большом угле обзора. Буквенно-цифровой ЖК-дисплей позволяет маркировать отдельные устройства, что очень важно в больших сетевых системах, где используется несколько устройств DN9680.

Создан для дороги

Благодаря прочному стальному корпусу 1U для монтажа в стойку, DN9680 разработан для суровых условий концертных туров. Для обеспечения надежного сетевого соединения ночь за ночью используются высококачественные разъемы Neutrik etherCON* и opticalCON DUO*.

Универсальный импульсный источник питания с автоматическим переключением

DN9680 оснащен универсальным источником питания с автоматическим определением напряжения для использования по всему миру.
